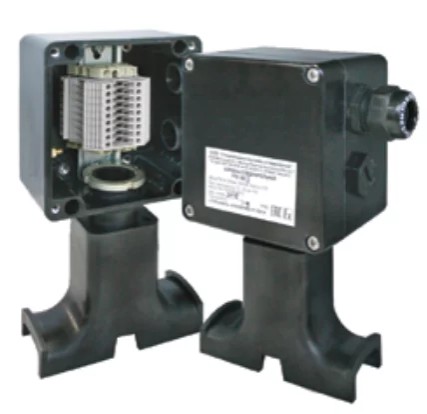

Коробка РТВ 403 предназначена для подключения кабелей системы управления электрообогревом.

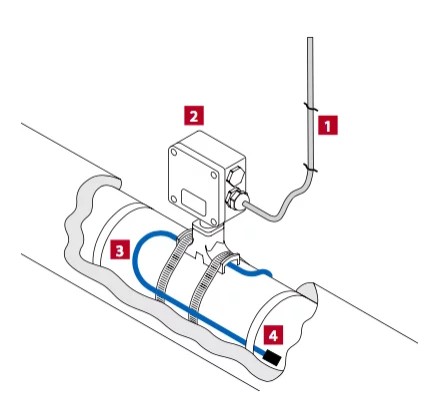

Коробка комплектуется устройством ввода под теплоизоляцию и крепится непосредственно на поверхность трубопровода, резервуара. Коробка позволяет выполнить подключение одного или двух кабелей управления, подключение до трех датчиков температуры и ввод под изоляцию до четырех датчиков температуры (один резервный).

Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли степени IP66 и высокую коррозионную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.

Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм².

Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами, а также с различными видами маркировки взрывозащиты – вида e (повышенная надежность) и вида ia (искробезопасная электрическая цепь).

Комплект поставки коробки РТВ 403:

• Корпус коробки РТВ 403 с клеммным набором
• Ввод для бронированного кабеля, латунь М25 Ех
• Ввод для небронированного кабеля, пластик М25 Ех
• Контргайка латунь М25
• Кольцо заземления латунь М25
• Кольцо уплотнительное М25
• Заглушка М25
• Уплотнение GP25
• Опора УВК.01.01
• Пластина УВК.0012
• Гайка ДЭСТУ.0002
• Кольцо прямоугольного сечения
• Уплотнение УВК.0015
• Заглушка УВК.0016
• Винт М5×40
• Шайба ø 5 оц.

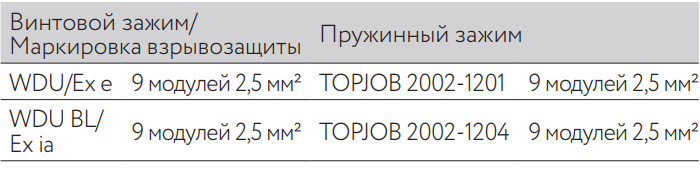

  Клеммный набор:

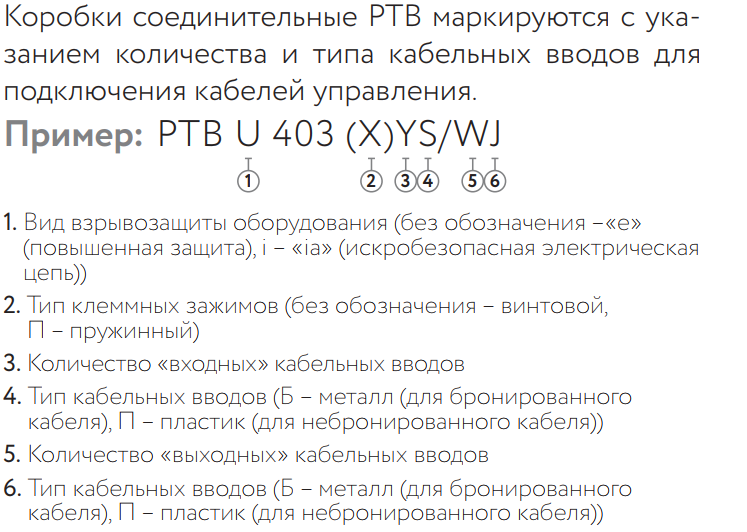

Информация для заказа:

Номенклатура

РТВ 403-1П/0 РТВ 403(П)-1П/0
РТВ 403-2П/0 РТВ 403(П)-2П/0
РТВ 403-1Б/0 РТВ 403(П)-1Б/0
РТВ 403-1Б/1Б РТВ 403(П)-1Б/1Б
РТВ(i) 403-1П/0 РТВ(i) 403(П)-1П/0
РТВ(i) 403-2П/0 РТВ(i) 403(П)-2П/0
РТВ(i) 403-1Б/0 РТВ(i) 403(П)-1Б/0
РТВ(i) 403-1Б/1Б РТВ(i) 403(П)-1Б/1Б

* С данным типом соединительной коробки применяются саморегулирующиеся нагревательные кабели НТМ, НТА, НТР, ВТС, ВТХ, НТВ, СТЕ.
