Греющий кабель для нефтепровода

26.09.2024
312

Греющий кабель для нефтепровода — это передовое техническое решение, обеспечивающее бесперебойную работу нефтетранспортных систем при низких температурах. Такое оборудование поддерживает нужную температуру нефтяного сырья и продуктов нефтепереработки, препятствуя их загустеванию и формированию осадка на внутренних стенках труб.

Основные объекты обогрева

В нефтегазовой отрасли греющие кабели применяют для обогрева следующих объектов:

  • магистральные нефтепроводы и продуктопроводы;
  • резервуары для хранения нефти и продуктов ее переработки;
  • насосные станции и распределительные узлы;
  • импульсные линии КИПиА;
  • фильтры и запорная арматура;
  • сливо-наливные эстакады.

Системы электрообогрева на основе греющего кабеля гарантируют стабильную работу всего комплекса оборудования нефтетранспортной инфраструктуры.

Технологические процессы нефтебаз, зависящие от систем электрообогрева

На нефтебазах и нефтеперерабатывающих предприятиях кабель для нефтепроводов используют при выполнении таких технологических операций:

  1. Прием нефтепродуктов в резервуары.
  2. Хранение нефтепродуктов в резервуарах.
  3. Внутрибазовые перекачки.
  4. Отпуск нефтепродуктов потребителям.

Кабельные нагревательные системы обеспечивают необходимый температурный режим для нефти и ее производных на каждой стадии производственного цикла.

Задачи системы электрообогрева нефтепроводов

Основные задачи, решаемые с помощью греющего кабеля для нефтепровода:

  • предотвращение застывания нефти и нефтехимических продуктов;
  • уменьшение вязкости перекачиваемых веществ;
  • профилактика появления парафиновых скоплений;
  • обеспечение пропускной способности трубопроводов;
  • поддержание рабочей температуры в резервуарах.

Применение электрообогревательных систем существенно оптимизирует процессы транспортировки и хранения нефтяных ресурсов.

Особенности обогрева нефтепроводов

При обогреве нефтепроводов учитывают ряд важных факторов:

  • протяженность трубопроводов;
  • диаметр труб;
  • теплоизоляцию;
  • температуру окружающей среды;
  • свойства перекачиваемых нефтепродуктов.

Грамотный подбор греющего кабеля для нефтепроводов с учетом этих особенностей обеспечивает результативную работу системы электрообогрева.

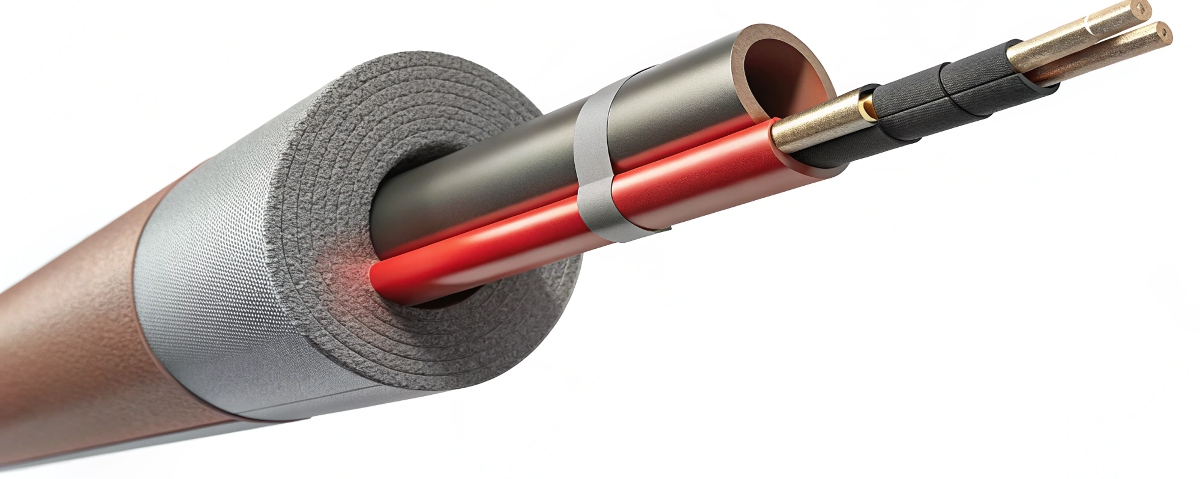

Обогрев трубопроводной системы с использованием греющего кабеля

Греющий кабель используют для обогрева таких элементов трубопроводной системы, как:

  • линейная часть трубопровода;
  • запорная и регулирующая арматура;
  • фильтры и грязеуловители;
  • насосное оборудование;
  • измерительные приборы.

Всесторонний подход к обогреву всех элементов системы гарантирует надежную работу линии передачи нефти в целом.

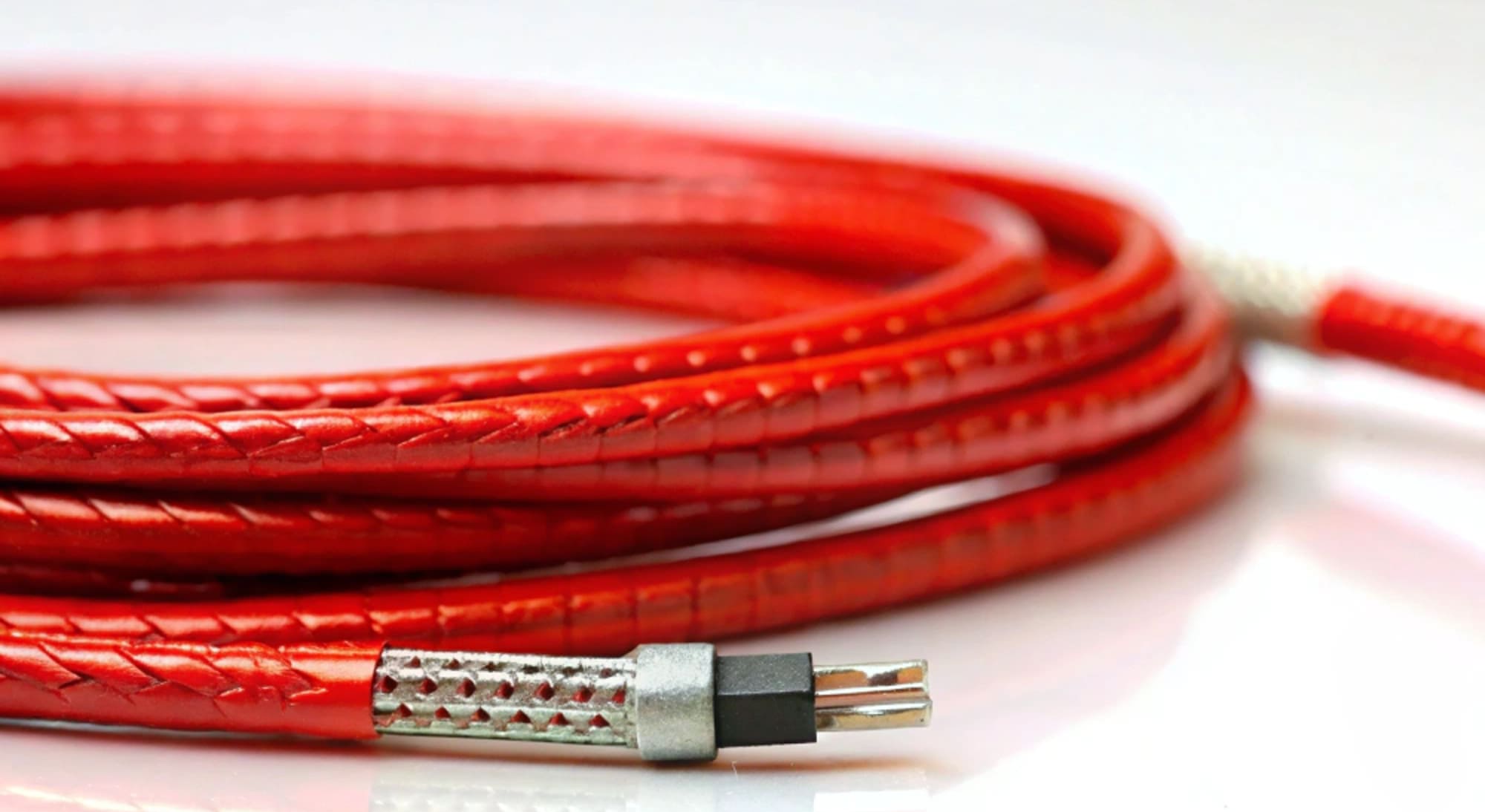

Обогрев саморегулирующимся кабелем

Для обогрева нефтепроводов часто применяют саморегулирующиеся греющие кабели. Их главные достоинства:

  • автоматическое изменение теплоотдачи в зависимости от температуры;
  • возможность пересечения и самоограничения мощности;
  • несложность монтажа и обслуживания;
  • продолжительный период эксплуатации.

Саморегулирующиеся греющие кабели для нефтепровода обеспечивают действенный и экономичный обогрев.

Взрывобезопасность

При создании систем обогрева нефтепроводов первостепенное значение имеет обеспечение взрывобезопасности, поскольку нефть и нефтепродукты относятся к легковоспламеняющимся и взрывоопасным веществам. Кабель, используемый в подобных системах, обязан соответствовать жестким нормам безопасности.

Для подогрева труб, транспортирующих нефтепродукты, применяется особый промышленный нагревательный кабель, прошедший сертификацию и получивший разрешение на использование во взрывоопасных зонах. Все элементы системы электрообогрева также должны обладать соответствующим уровнем взрывозащищенности.

Кабель для нефтепроводов, предназначенный для эксплуатации во взрывоопасных условиях, характеризуется специфической конструкцией. В соответствии с требованиями ГОСТа 51330.9-99 и ПУЭ, такой кабель не должен иметь воздушных промежутков между составляющими изделий. С этой целью производится внутреннее наполнение кабелей специальным полимерным составом.

В большинстве случаев для взрывоопасных участков рекомендуются бронированные кабели. Их прочная защитная оболочка способна противостоять серьезным нагрузкам, гарантируя непрерывность работы энергосистем. Кабели без бронезащиты также могут найти применение в некоторых взрывоопасных зонах, но исключительно при условии прокладки в стальных трубах.

Компоненты системы обогрева нефтяных магистралей

Типовая система обогрева магистрали для транспортировки нефти включает такие компоненты:

  • греющий кабель;
  • силовые и соединительные коробки;
  • устройства управления и контроля;
  • датчики температуры;
  • теплоизоляционные материалы.

Правильный подбор и монтаж всех элементов системы гарантирует ее надежную и продуктивную работу.

Защита от тепловых перегрузок

Для предотвращения перегрева в системах обогрева нефтепроводов применяют:

  • термостаты;
  • ограничители температуры;
  • системы управления с обратной связью.

Эти устройства поддерживают заданную температуру и защищают нефтепродукты от перегрева.

Температурные характеристики кабеля

Подбирая греющий кабель для нефтепровода, следует принимать во внимание термические характеристики нагревательных элементов. Они определяют возможности и ограничения применения кабеля в заданных условиях эксплуатации.

  1. Максимальная рабочая температура: наивысший показатель, при котором кабель может работать в нормальном режиме без риска повреждения или ухудшения эксплуатационных свойств.
  2. Максимальная температура без нагрузки: предельный показатель нагрева, который кабель способен выдержать непродолжительное время без подачи питания, не получив при этом повреждений. Этот показатель особенно важен при возникновении нештатных ситуаций или проведении технологических операций с повышенными температурами.
  3. Минимальная температура монтажа: самая низкая температура окружающей среды, при которой возможна установка кабеля без риска повреждения изоляции или внутренних проводников. Для систем электрообогрева трубопроводов, работающих в суровых климатических условиях, этот параметр играет особую роль.

Кроме того, при выборе кабеля принимают во внимание такие показатели, как температурный коэффициент сопротивления, теплоотдача на единицу длины и скорость нагрева. Эти характеристики влияют на энергоэффективность системы обогрева и точность поддержания заданной температуры нефтепродукта.

Для саморегулирующихся кабелей важным параметром является температура саморегуляции. Она определяет точку, при которой кабель автоматически уменьшает свою мощность до минимума, предотвращая перегрев трубопровода.

Применение нагревательных лент

Для электрообогрева отдельных участков нефтепроводов нередко используют нагревательные ленты. Они удобны в монтаже и дают возможность легко обогревать трубопроводную арматуру, фланцевые соединения и другие элементы.

Такие ленты выпускают с разной мощностью и длиной, что помогает подобрать подходящее решение для конкретных условий применения.

Температурные нормативы для нефтегазового сектора

Нефтегазовая промышленность предъявляет жесткие нормативы к температурному режиму нефти и ее производных на всех стадиях технологической цепочки.

Обогрев трубопроводов

При транспортировке нефти по трубопроводам необходимо поддерживать температуру выше температуры застывания. Для разных сортов нефти эта температура может составлять от +5°C до +30°C. Греющий кабель для нефтепровода обеспечивает требуемый температурный режим на всем протяжении трубопроводной системы.

Электроподогрев баков для хранения продуктов нефтепереработки

Емкости, предназначенные для складирования сырой нефти и продуктов ее переработки, требуют соблюдения специфического температурного диапазона. Каждый тип нефтепродукта характеризуется своими оптимальными условиями хранения:

  • сырая нефть: +15...+20°C
  • мазут: +60...+80°C
  • дизельное топливо: +5...+15°C

Применение греющих кабелей создает подходящие условия хранения разных нефтепродуктов.

Использование передовых систем обогрева на основе греющих кабелей помогает решать задачи транспортировки и хранения нефти и продуктов нефтяного происхождения в сложных климатических условиях. Кабель для нефтепроводов надежно защищает от застывания и образования отложений, способствуя бесперебойной работе нефтетранспортного комплекса.

Греющий кабель для нефтепровода — незаменимый элемент систем электрообогрева в секторе добычи и переработки нефти и газа. Его применение помогает решать задачи обеспечения нужных температурных режимов при транспортировке и хранении нефти и ее производных. Современные технологии производства греющих кабелей, в том числе с применением фторополимерных оболочек, гарантируют их надежность и долговечность в агрессивных средах.

При проектировании систем обогрева нефтепроводов важно учитывать особенности конкретного объекта и подбирать подходящие решения, обеспечивающие продуктивную и безопасную эксплуатацию оборудования. Всесторонний подход к обогреву всех элементов нефтетранспортной инфраструктуры помогает заметно улучшить надежность и результативность работы нефтегазового комплекса в целом.
