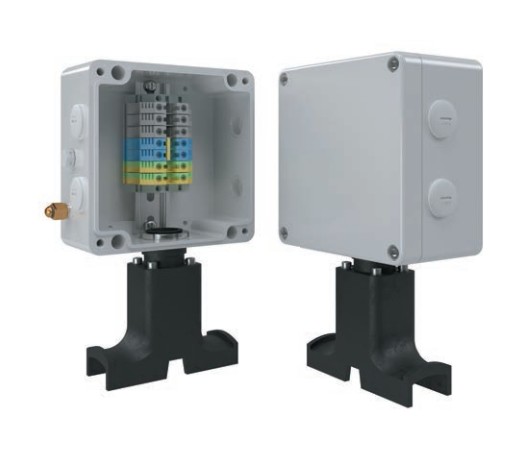

Коробка РТО 601 предназначена для подключения к силовой сети саморегулирующихся электрических нагревательных кабелей, а также для разветвления
саморегулирующихся нагревательных кабелей. Коробка также позволяет осуществить разветвление силового кабеля для создания инженерных сетей.

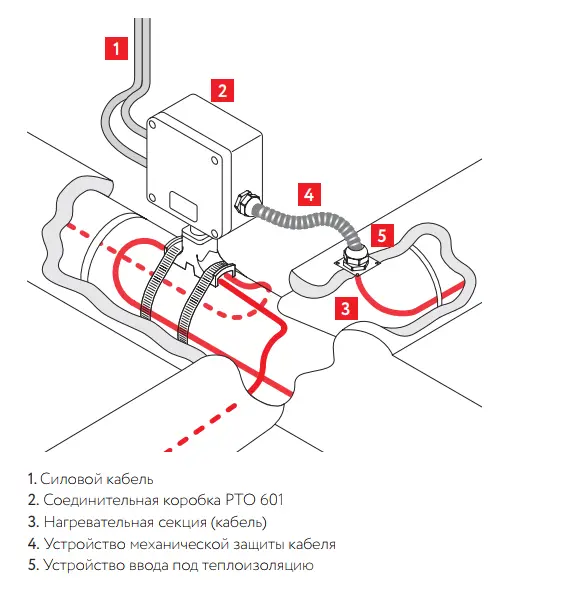

Коробка комплектуется устройством ввода под теплоизоляцию и крепится непосредственно на поверхность трубопровода, резервуара. Коробка позволяет выполнить подключение до четырех саморегулирующихся электрических нагревательных кабелей.

Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли степени IP66 и высокую коррозионную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.

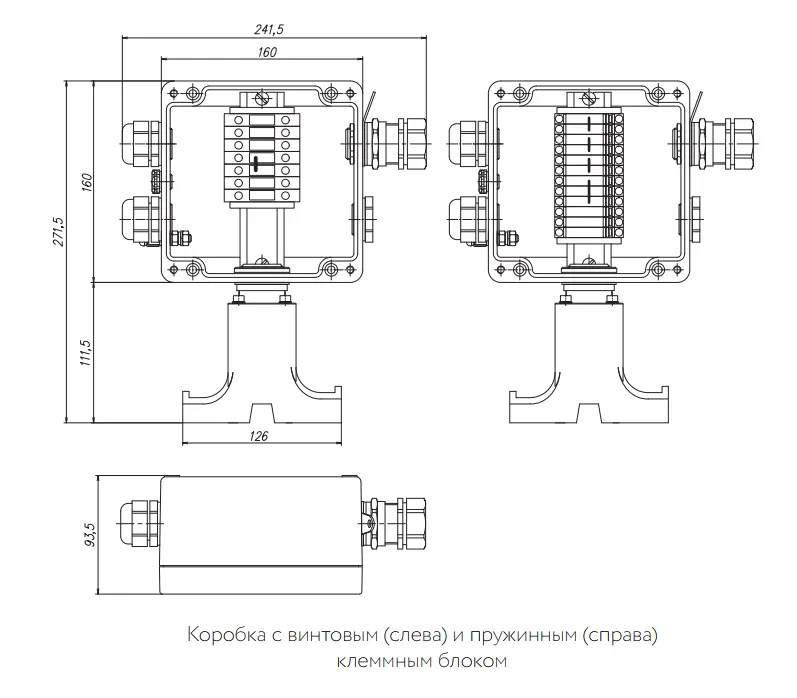

Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм². Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами.

Подключаемые кабели могут быть защищены устройством механической защиты ВГГ на основе гофрированной стальной трубы.

Комплект поставки коробки РТО 601:

• Корпус коробки РТО 601 с клеммным набором
• Ввод для бронированного кабеля, латунь М25
• Ввод для небронированного кабеля, пластик М25
• Контргайка латунь М25
• Кольцо заземления латунь М25
• Кольцо уплотнительное М25
• Заглушка М25
• Уплотнение GP25
• Перемычка с крепежом П06.06х150-00
• Опора УВК.01.01
• Пластина УВК.0012
• Гайка ДЭСТУ.0002
• Кольцо прямоугольного сечения
• Уплотнение УВК.0013
• Уплотнение УВК.0013-01
• Заглушка УВК.0014
• Заглушка УВК.0014-01
• Винт М5×40
• Шайба ø 5 оц

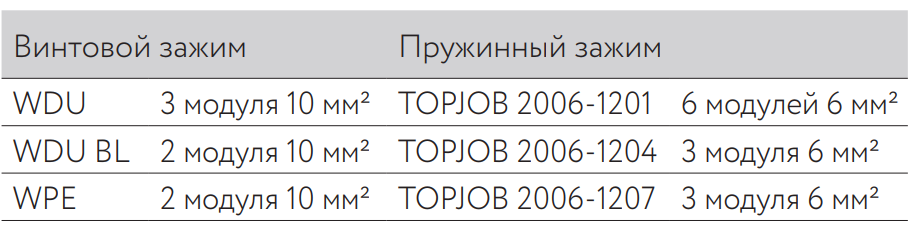

Клеммный набор:

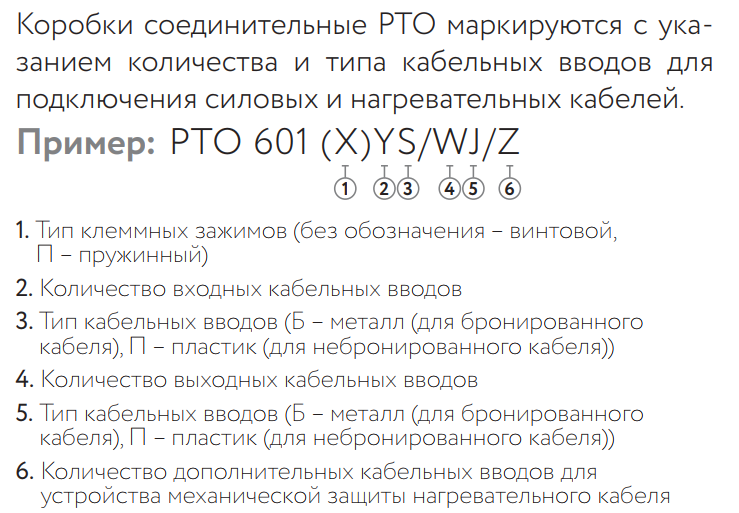

Информация для заказа:

Номенклатура

РТО 601-1П/0 РТО 601(П)-1П/0
РТО 601-1П/1П РТО 601(П)-1П/1П
РТО 601-1П/2П РТО 601(П)-1П/2П
РТО 601-1Б/1П РТО 601(П)-1Б/1П
РТО 601-1Б/0 РТО 601(П)-1Б/0
РТО 601-1Б/1Б РТО 601(П)-1Б/1Б
РТО 601-2Б/1П РТО 601(П)-2Б/1П
РТО 601-1Б/2Б РТО 601(П)-1Б/2Б
РТО 601-1Б/2П РТО 601(П)-1Б/2П
