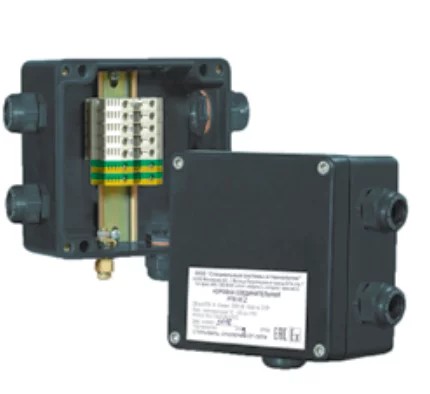

Коробка РТВ 602-ИС является модификацией устройства РТВ 602. Предназначена для индикации наличия напряжения на нагревательной секции на базе саморегулирующихся электрических нагревательных кабелей, для соединения и разветвления нагревательных кабелей и для подключения к силовой сети. Коробка
также позволяет осуществить разветвление силового кабеля для создания инженерных сетей.

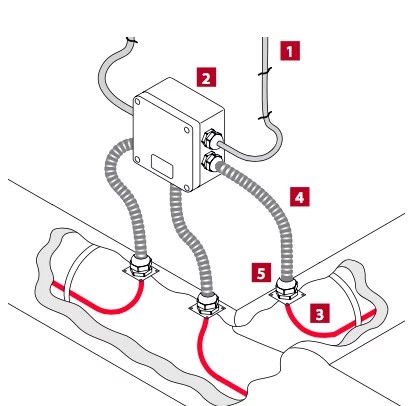

Коробка крепится на стене здания, на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. Коробка позволяет выполнить подключение до трех ниток саморегулирующихся электрических нагревательных кабелей к силовому кабелю для коробок с винтовыми клеммными соединителями и до двух ниток для коробок с пружинными клеммными соединителями.

Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли степени IP66 и высокую коррозионную стойкость. Кабельные вводы коробки
предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.

Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм². Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами. Световая лампа со сверхъярким светодиодом сигнализирует о наличии напряжения в конце нагревательной секции. Светодиод зеленого цвета имеет длительный срок службы и виден, в том числе, при прямом попадании солнечных лучей. Угол обзора – 180°

Комплект поставки коробки РТВ 602-ИС:

• Корпус коробки РТВ 602-ИС с клеммным набором
• Ввод для бронированного кабеля, латунь М25 Ех
• Ввод для небронированного кабеля, пластик М25 Ех
• Контргайка латунь М25
• Кольцо заземления латунь М25
• Кольцо уплотнительное М25
• Заглушка М25
• Уплотнение GP25
• Перемычка с крепежом П06.06х150-00
• Опора УВК.01.01
• Пластина УВК.0012
• Гайка ДЭСТУ.0002
• Кольцо прямоугольного сечения
• Уплотнение УВК.0013
• Уплотнение УВК.0013-01
• Заглушка УВК.0014
• Заглушка УВК.0014-01
• Винт М5×40
• Шайба ø 5 оц.

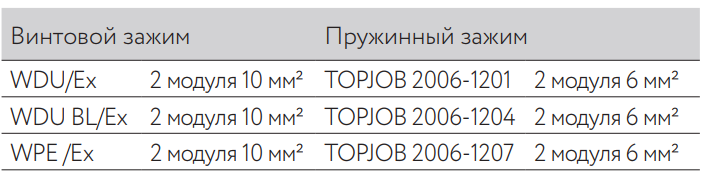

Клеммный набор:

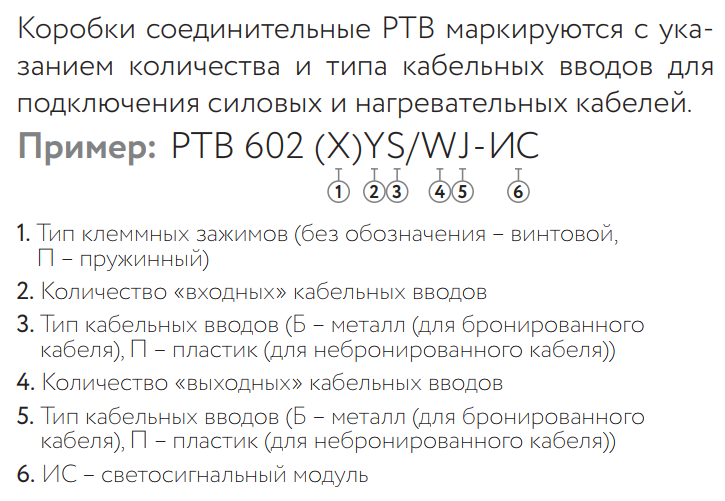

Информация для заказа:

Номенклатура

РТВ 602-1П/3П-ИС РТВ 602(П)-1П/3П-ИС
РТВ 602-1П/4П-ИС РТВ 602(П)-1П/4П-ИС
РТВ 602-1Б/3П-ИС РТВ 602(П)-1Б/3П-ИС
РТВ 602-1Б/4П-ИС РТВ 602(П)-1Б/4П-ИС
РТВ 602-2Б/1П-ИС РТВ 602(П)-2Б/1П-ИС
РТВ 602-2Б/2П-ИС РТВ 602(П)-2Б/2П-ИС
РТВ 602-2Б/3П-ИС РТВ 602(П)-2Б/3П-ИС

** Указана только номенклатура для коробок с винтовым клеммным блоком. Для коробок с пружинным клеммным блоком РТВ 602 заменяется
на РТВ 602 (П).

* С данным типом соединительной коробки применяются саморегулирующиеся нагревательные кабели НТМ, НТА, НТР, ВТС, ВТХ, НТВ, СТЕ.
