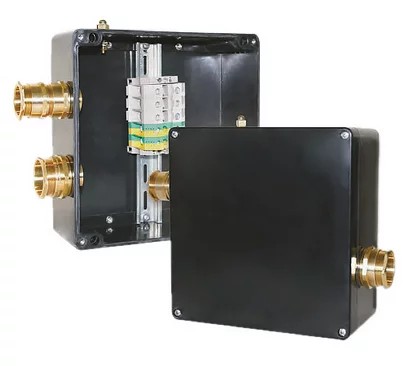

Коробки РТВ 1008 предназначены для соединения нагревательных секций на базе трехфазных электрических нагревательных кабелей постоянной мощности между собой и с силовым кабелем во взрывоопасных зонах.

Конструкция корпусов коробок обеспечивает защиту от проникновения влаги и пыли степени IP66 и высокую коррозионную стойкость.

Коробка крепится на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. В зависимости от предназначения коробки делятся на питающие (для подключения нагревательной секции к силовой сети), сервисные (для соединения двух ниток нагревательной секции) и на концевые (для заделки
нагревательной секции в конце участка обогрева).

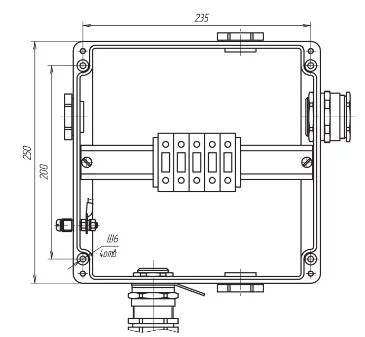

Коробка РТВ 1008 предназначена для подключения бронированных кабелей диаметром от 17 до Соединительные коробки РТВ 1007 и РТВ 1008
26,3 мм. Коробка позволяет выполнить подключение одной секции по схеме «звезда». Для удобства подключения нагревательных секций и силовых кабелей и ориентации по месту подключения коробка имеет на каждой стороне отверстие, закрытое заглушкой.

Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 2,5 до 35 мм².

Комплект поставки коробки РТВ 1008:

• Корпус коробки РТВ 1008 с клеммным набором
• Ввод для бронированного кабеля, латунь М32 Ех (только для РТВ 1008)
• Ввод для бронированного кабеля, латунь М40 Ех
• Ввод для небронированного кабеля, латунь М40 Ех
• Контргайка латунь М32 (только для РТВ 1008)
• Контргайка латунь М40
• Кольцо заземления латунь М32 (только для РТВ 1008)
• Кольцо заземления латунь М40
• Заглушка М40 Ex
• Кольцо уплотнительное М32 Ex (только для РТВ 1008)
• Кольцо уплотнительное М40 Ex
• Перемычка с крепежом П06.06х150-00

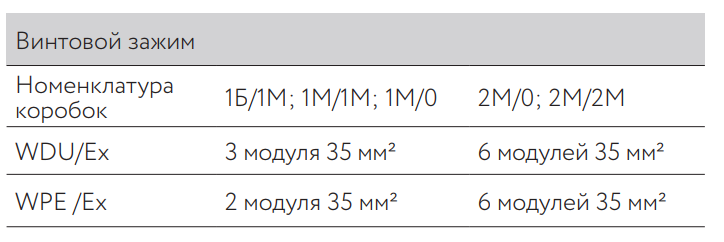

Клеммный набор:

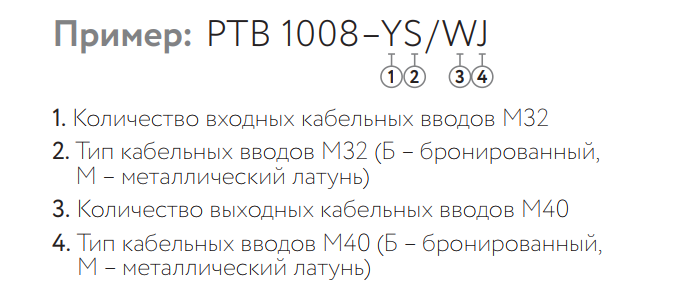

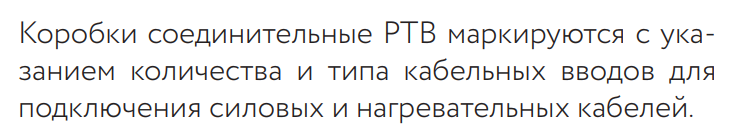

Информация для заказа:

Номенклатура

 РТВ 1008-1Б/1М

* С данным типом соединительной коробки применяются саморегулирующиеся нагревательные кабели НТМ, НТА, НТР, ВТС, ВТХ, НТВ, СТЕ.
