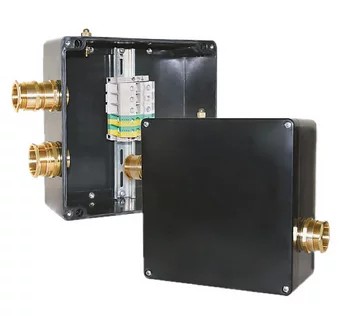

Коробки РТВ 1007 предназначены для соединения нагревательных секций на базе трехфазных электрических нагревательных кабелей постоянной мощности между собой и с силовым кабелем во взрывоопасных зонах.

Конструкция корпусов коробок обеспечивает защиту от проникновения влаги и пыли степени IP66 и высокую коррозионную стойкость.

Коробка крепится на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. В зависимости от предназначения коробки делятся на питающие (для подключения нагревательной секции к силовой сети), сервисные (для соединения двух ниток нагревательной секции) и на концевые (для заделки
нагревательной секции в конце участка обогрева).

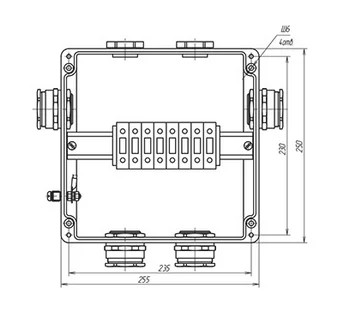

Кабельный ввод коробки РТВ 1007 предназначен для подключения бронированных кабелей диаметром от 23,5 до 33,6 мм. Коробка позволяет выполнить подключение одной секции по схеме «звезда» или «петля». Для удобства подключения нагревательных секций и силовых кабелей и ориентации по месту подключения коробка имеет на каждой стороне отверстие, закрытое заглушкой.

Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 2,5 до 35 мм².

Комплект поставки коробки РТВ 1007:

• Корпус коробки РТВ 1007 с клеммным набором
• Ввод для бронированного кабеля, латунь М40 Ех
• Ввод для небронированного кабеля, латунь М40 Ех
• Контргайка латунь М40
• Кольцо заземления латунь М40
• Заглушка М40 Ex
• Кольцо уплотнительное М40 Ex
• Перемычка с крепежом П06.06х150-00

Клеммный набор:

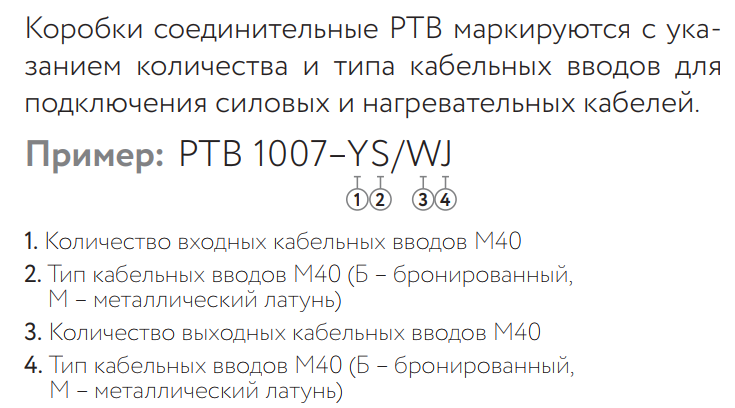

Информация для заказа:

Номенклатура

РТВ 1007-1Б/1М
РТВ 1007-1М/0
РТВ 1007-1М/1М
РТВ 1007-2М/0
РТВ 1007-2М/2М

* С данным типом соединительной коробки применяются саморегулирующиеся нагревательные кабели НТМ, НТА, НТР, ВТС, ВТХ, НТВ, СТЕ.
