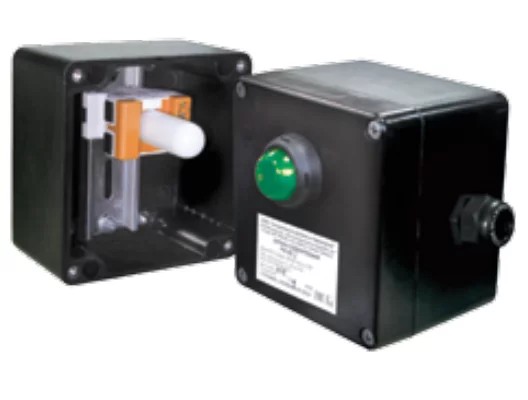

Коробка РТВ 402-ИС является модификацией устройства РТВ 402. Предназначено для индикации наличия напряжения на нагревательной секции на базе саморегулирующихся электрических нагревательных кабелей* и для подключения нагревательных кабелей к силовой сети.

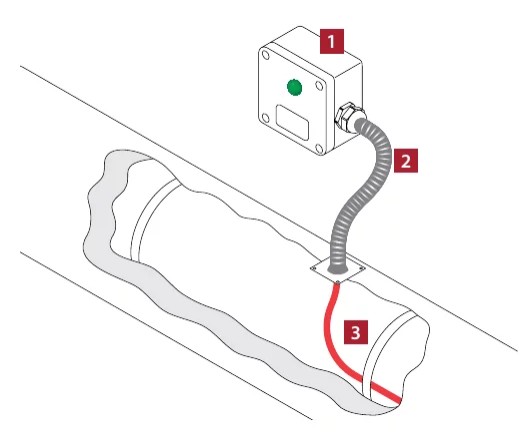

Коробка крепится на стене здания, на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. Коробка позволяет выполнить подключение одной нитки саморегулирующегося электрического нагревательного кабеля к силовому кабелю, и двух ниток, если коробка используется в качестве промежуточного разветвителя.

Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли степени IP66 и высокую коррозионную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.

Комплект поставки коробки РТВ 402-ИС:

• Корпус коробки РТВ 402-ИС с клеммным набороми световым индикатором
• Ввод для бронированного кабеля, латунь М25 Ех
• Ввод для небронированного кабеля, пластик М25 Ех
• Контргайка латунь М25
• Кольцо заземления латунь М25
• Кольцо уплотнительное М25
• Заглушка М25
• Уплотнение GP25
• Перемычка с крепежом П06.06х150-00
• Опора УВК.01.01
• Пластина УВК.0012
• Гайка ДЭСТУ.0002
• Кольцо прямоугольного сечения
• Уплотнение УВК.0013
• Уплотнение УВК.0013-01
• Заглушка УВК.0014
• Заглушка УВК.0014-01
• Винт М5×40
• Шайба ø 5 оц.

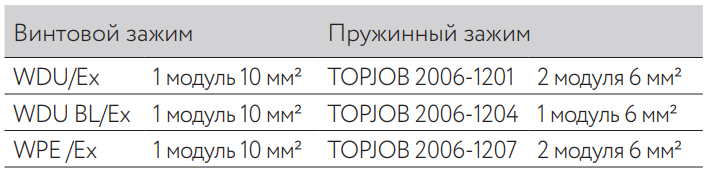

  Клеммный набор:

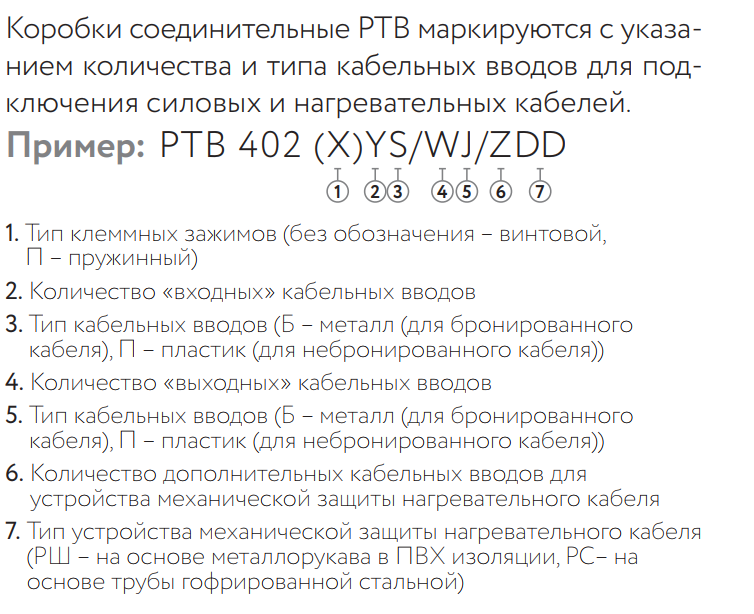

Информация для заказа:

Номенклатура

РТВ 402-1П/0-ИС РТВ 402(П)-1П/0-ИС
РТВ 402-1П/1П-ИС РТВ 402(П)-1П/1П-ИС
РТВ 402-1П/2П-ИС РТВ 402(П)-1П/2П-ИС
РТВ 402-1Б/1П-ИС РТВ 402(П)-1Б/1П-ИС
РТВ 402-1Б/2П-ИС РТВ 402(П)-1Б/2П-ИС

* С данным типом соединительной коробки применяются саморегулирующиеся нагревательные кабели НТМ, НТА, НТР, ВТС, ВТХ, НТВ, СТЕ.
