Как выбрать греющий кабель для обогрева труб: 10 советов

15.10.2024
406

Греющий кабель для водопровода — это современное решение, которое помогает защитить трубы от замерзания. Этот нагревательный элемент обеспечивает надежную защиту водопроводных систем от повреждений, вызванных низкими температурами. Выбор греющего кабеля для водопровода внутри трубы (или с ее внешней стороны) требует серьезного внимания, поскольку он напрямую влияет на производительность и срок службы комплексного решения для поддержания температуры трубопровода.

Какой же греющий кабель выбрать для водопровода? Предлагаем детальный обзор этой важной темы и 10 советов, которые помогут сделать выбор.

Назначение греющего кабеля

Задача греющего кабеля — поддерживать постоянную температуру в трубопроводе, не допуская его промерзания. Это становится насущной необходимостью для регионов с суровым климатом, где температура воздуха может опускаться значительно ниже нуля. Нагревательный элемент данного типа применим для установки внутри трубопровода, а также для размещения на его внешней поверхности, независимо от размера сечения и состава материала, из которого изготовлены трубы.
Многие задаются вопросом: «Греющий кабель для водопровода внутри или снаружи — что лучше?»

Преимущества использования такой системы обогрева:

  • предотвращение замерзания воды в трубах;
  • защита трубопровода от повреждений;
  • обеспечение бесперебойной работы водопровода;
  • снижение расходов на ремонт и обслуживание системы.

Греющий кабель будет полезен также для канализационных труб, обогрева кровли и других объектов, нуждающихся в защите от низких температур. При подборе нагревательного элемента для трубопровода необходимо принимать во внимание целый ряд аспектов, среди которых ключевую роль играют конфигурация обогреваемой системы, специфика ее функционирования и нюансы установки. В частности, если речь идет о выборе термокабеля для наружного обогрева труб канализации, следует учесть особые требования, предъявляемые к подобным системам ввиду их уникальных характеристик и условий эксплуатации.

Параметры, влияющие на выбор

Подбор греющего кабеля для трубопровода — это комплексная задача, требующая внимания к деталям. Учитывается ряд ключевых параметров:

  1. Назначение и материал трубопровода. При обустройстве систем питьевого водоснабжения необходимо использовать нагревательные элементы, оснащенные специальным покрытием, которое соответствует нормам безопасности для контакта с питьевой водой и отвечает всем санитарно-эпидемиологическим требованиям. Материал трубы (металл, пластик) также влияет на выбор мощности кабеля.
  2. Диаметр и длина трубы. Чем больше диаметр трубы, тем мощнее должен быть кабель. Длина трубопровода определяет необходимую длину греющего кабеля.
  3. Условия эксплуатации. Важно учитывать минимальную температуру окружающей среды, наличие теплоизоляции и ее толщину, расположение трубы (на воздухе или в грунте).
  4. Тип кабеля. Выбор между резистивным и саморегулирующимся кабелем зависит от конкретных задач. Саморегулирующийся кабель более универсален и безопасен, но дороже. Многие задаются вопросом: «Какой саморегулирующий греющий кабель выбрать для водопровода?»
  5. При обустройстве домашних водопроводных систем с трубами, не превышающими 32 мм в диаметре, как правило, применяют кабели, обладающие удельной мощностью от 9 до 16 ватт на погонный метр. В случае промышленного использования зачастую возникает необходимость в установке кабелей с повышенными показателями теплоотдачи. Важно определить, какой мощности выбрать греющий кабель для конкретной системы.
  6. Температурный класс. Для бытовых нужд подходят низкотемпературные кабели, а для промышленных объектов нужен кабель с повышенным температурным классом.
  7. Наличие дополнительной защиты от ультрафиолета и механических воздействий.

Важно помнить, что неправильный выбор может привести к недостаточному обогреву или, наоборот, к перегреву и повреждению трубопровода.

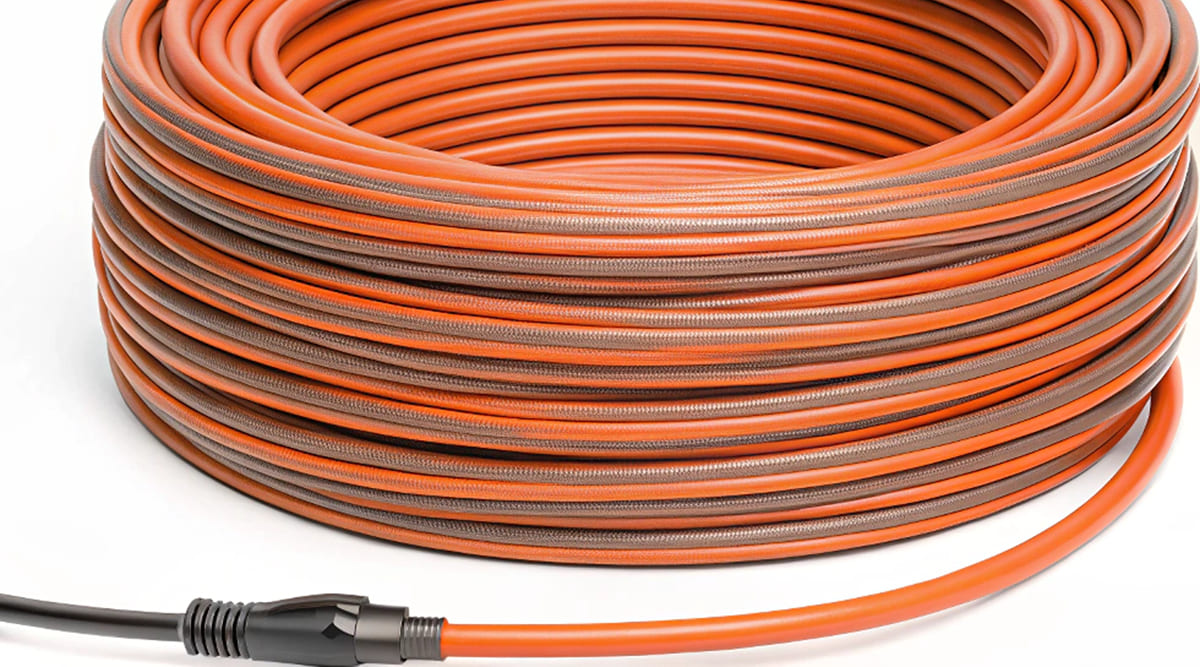

Резистивный греющий кабель

Рассмотрим виды греющих кабелей и их отличия.

Резистивный термокабель — это один из популярных видов греющего кабеля. Он имеет простую конструкцию и принцип работы, основанный на законе Джоуля-Ленца.

Устройство резистивного кабеля:

  • токопроводящая нагревательная жила с постоянным сопротивлением;
  • изоляция;
  • медная оплетка (экран);
  • прочная внешняя оболочка.

Принцип работы заключается в том, что при прохождении электрического тока по нагревательной жиле выделяется тепло. Мощность нагрева остается постоянной по всей длине кабеля.

Основные характеристики:

  • Мощность: 10–60 Вт/м
  • Сечение жил: 1–1,5 мм²
  • Степень защиты: не ниже IP67

Преимущества резистивного кабеля:

  • Низкая стоимость
  • Простота конструкции
  • Высокая мощность нагрева
  • Возможность укладки в несколько ниток
  • Эластичность, позволяющая монтировать на поверхностях сложной формы

Недостатки:

  • Отсутствие саморегуляции мощности
  • Нельзя резать — продается готовыми секциями
  • При повреждении участка меняется вся секция
  • Риск перегрева при соприкосновении витков

Резистивный кабель подходит для обогрева небольших участков трубопровода с одинаковыми теплопотерями. Его применение требует обязательного использования термостатов для регулировки и предотвращения перегрева. При правильном монтаже и эксплуатации такой кабель может служить несколько десятков лет без изменения параметров.

Кабель Premium EKL

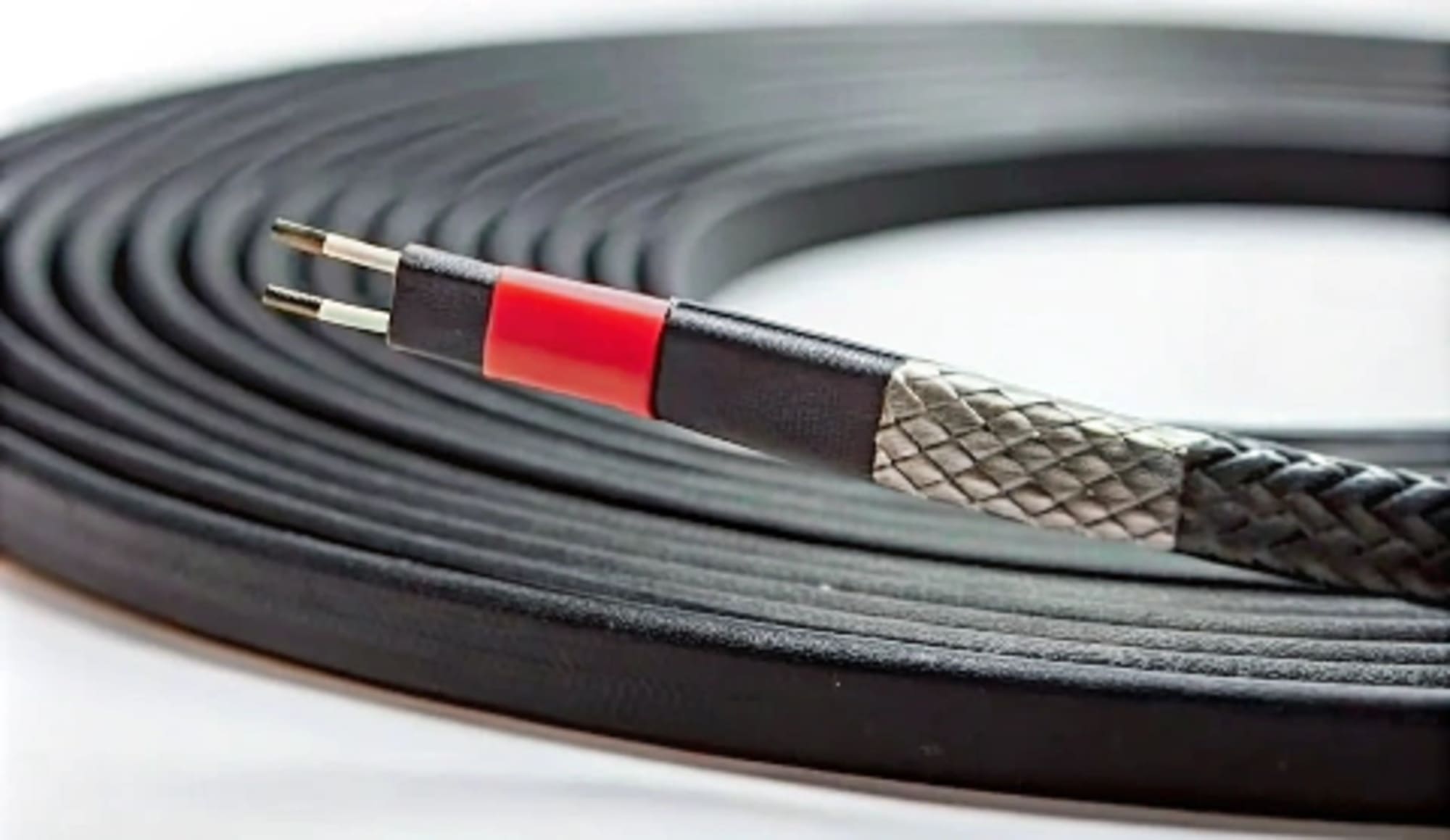

Саморегулируемый кабель

Саморегулирующий греющий кабель для труб — это инновационное решение, которое способно самостоятельно регулировать свою тепловую отдачу, реагируя на изменения температуры в непосредственной близости от него.

Этот тип кабеля становится все более популярным благодаря своим уникальным свойствам и удобству использования.

Конструкция саморегулируемого кабеля:

  1. Две токопроводящие медные жилы.
  2. Полупроводниковая матрица между жилами.
  3. Изоляционный слой.
  4. Экранирующая оплетка.
  5. Внешняя защитная оболочка.

Принцип работы

Полупроводниковая матрица изменяет свое сопротивление в зависимости от температуры. При понижении температуры сопротивление уменьшается, что приводит к увеличению тока и, соответственно, мощности нагрева. При повышении температуры происходит обратный процесс.

Преимущества саморегулируемого кабеля:

  • Автоматическая регулировка мощности греющего саморегулируемого кабеля для водопровода
  • Экономия электроэнергии
  • Невозможность перегрева
  • Возможность резки на отрезки нужной длины
  • Простота монтажа
  • Долгий срок службы (до 30–50 лет)

Практические аспекты применения

Кабель такого типа идеально подходит для обогрева труб различного диаметра и материала — и наружных частей их корпуса, и внутренних. При выборе саморегулируемого кабеля важно учитывать его мощность, которая обычно варьируется от 10 до 40 Вт/м для бытового применения. Многие ищут лучшие греющие кабели для водопровода в трубу, и саморегулирующиеся модели часто оказываются в топе рейтингов.

Монтаж

Кабель можно укладывать как линейно, так и спирально. При монтаже внутри труб необходимо применять специальные вводы и соблюдать меры предосторожности для предотвращения контакта с водой.

Выбор саморегулирующего греющего кабеля обеспечивает надежную защиту трубопровода от замерзания при минимальных затратах на электроэнергию и обслуживание. Однако стоит учитывать, что его начальная стоимость выше, чем у резистивных аналогов.

Чем отличается греющий кабель в трубу и на трубу? Основное различие заключается в конструкции и способе монтажа. Кабель для установки внутри должен быть со специальной защитой от воздействия воды, в то время как наружный кабель требует защиты от внешних факторов.

Способы монтажа греющего кабеля

Как правильно подобрать греющий кабель для водопровода? Важно учитывать не только его характеристики, но и способ монтажа. Существует два основных метода установки. Какой же греющий кабель лучше — наружный или внутренний? Рассмотрим особенности и области применения каждого из них.

Наружный монтаж

Наружный монтаж греющего кабеля является наиболее распространенным способом обогрева трубопроводов. При этом методе кабель укладывается на внешнюю поверхность трубы.

Преимущества наружного монтажа:

  • безопасность монтажа и эксплуатации;
  • возможность обогрева труб любого диаметра;
  • простота обслуживания и ремонта;
  • возможность обогрева запорной арматуры и фланцевых соединений.

Способы укладки кабеля при наружном монтаже:

  • линейная укладка вдоль трубы (одной или несколькими нитками);
  • спиральная намотка с определенным шагом;
  • укладка волнистой линией.

При наружном монтаже важно обеспечить плотное прилегание кабеля к поверхности трубы. Для этого используется алюминиевая липкая лента. После укладки кабеля трубопровод покрывается слоем теплоизоляции для повышения эффективности обогрева.

Внутренний монтаж

Предполагает размещение термокабеля непосредственно в полости труб. Чаще применяется для труб с диаметром до 40 миллиметров или когда наружный монтаж невозможен или нежелателен.

Особенности:

  • подходит только для саморегулирующихся кабелей;
  • требует специальных устройств для ввода кабеля в трубу;
  • нельзя размещать на участках с запорной арматурой;
  • длина кабеля должна точно соответствовать длине участка, который планируется обогревать.

При внутреннем монтаже термокабель вводится в трубопровод через спецустройство (сальник) и протягивается на всю длину. Важно обеспечить герметичность в месте ввода кабеля и исключить его контакт с запорной арматурой.

Выбор способа монтажа зависит от конкретных условий применения, типа трубопровода и требований к системе обогрева. В большинстве случаев наружный монтаж является более предпочтительным из-за своей универсальности и простоты обслуживания. В некоторых ситуациях такой монтаж может быть более эффективным решением.

Как выбрать греющий кабель для водопровода внутри трубы? Стоит учитывать его устойчивость к воздействию воды, гибкость и возможность легкой установки через специальные вводы.

Какой греющий кабель выбрать для водопровода снаружи трубы? Для наружного монтажа подойдут как резистивные, так и саморегулирующиеся кабели, но важно выбирать модели с защитой от ультрафиолета и механических повреждений.

Полезные советы касательно монтажных работ

При монтаже греющего кабеля для обогрева труб важно учитывать ряд нюансов, которые помогут обеспечить эффективную и безопасную работу системы. Вот несколько действенных советов:

  • Подготовка поверхности
    Перед установкой греющего кабеля необходимо тщательно очистить поверхность трубы от загрязнений и ржавчины. Это обеспечит лучший контакт кабеля с трубой и повысит эффективность теплопередачи.
  • Выбор места установки
    Кабель рекомендуется устанавливать на нижнюю часть трубы, примерно на уровне 4 или 8 часов, если представить трубу как циферблат. При использовании нескольких ниток кабеля их следует располагать на одинаковом расстоянии друг от друга. Если вы задаетесь вопросом «какой греющий кабель выбрать для водопровода внутри трубы», обязательно учитывайте особенности монтажа для разных типов кабелей.
  • Крепление кабеля
    Для надежной фиксации греющего кабеля используйте специальную монтажную ленту из стекловолокна с шагом 250–350 мм. Не допускается крепление кабеля проволокой или металлическими полосками во избежание его повреждения.
  • Использование алюминиевой ленты
    После монтажа рекомендуется проклеить кабель по всей длине алюминиевой лентой. Это особенно важно при установке на пластиковые трубы, так как алюминиевая лента способствует лучшему распределению тепла по поверхности трубы.
  • Монтаж на изгибах и арматуре
    При монтаже кабеля на вертикальных подъемах и поворотах трубы необходимо делать запас, чтобы кабель проходил по наружному радиусу поворота. Вокруг арматуры и вентилей следует делать петли кабеля для обеспечения доступа к ним без повреждения системы обогрева.
  • Теплоизоляция
    Используйте теплоизоляцию поверх смонтированного греющего кабеля. Это значительно повысит эффективность системы обогрева и снизит энергопотребление.
  • Электробезопасность
    Для безопасной эксплуатации системы обогрева труб рекомендуется использовать УЗО (устройство защитного отключения) на ток утечки 30 мА.
  • Маркировка
    Отметьте места установки греющего кабеля предупреждающими надписями или табличками. Это поможет избежать случайного повреждения системы при проведении ремонтных работ.

При выборе греющего кабеля для различных систем важно учитывать специфику монтажа. Например, подбирая лучший греющий кабель для водопровода внутри трубы, обратите внимание на саморегулирующиеся кабели с пищевой оболочкой.

Для тех, кто ищет какой выбрать греющий кабель для канализации снаружи трубы, рекомендуется обратить внимание на кабели с повышенной устойчивостью к влаге и механическим воздействиям.

Соблюдение этих советов поможет обеспечить качественный монтаж греющего кабеля и его эффективную работу в течение длительного времени. Помните, что правильно выполненный монтаж — залог надежной защиты трубопровода от замерзания и бесперебойной работы системы водоснабжения.

Необходимость утепления обогреваемого трубопровода

Утепление обогреваемого трубопровода является обязательным этапом при монтаже системы обогрева греющим кабелем. Теплоизоляция играет ключевую роль в повышении эффективности работы всей системы и значительно снижает энергозатраты.

Причины необходимости утепления:

  1. Снижение теплопотерь. Теплоизоляция позволяет сохранить тепло, выделяемое греющим кабелем, внутри системы, предотвращая его рассеивание в окружающую среду.
  2. Повышение эффективности обогрева. Утепленный трубопровод требует меньшей мощности греющего кабеля для поддержания заданной температуры.
  3. Экономия электроэнергии. Правильно подобранная теплоизоляция может значительно снизить расходы на электроэнергию, потребляемую системой обогрева.
  4. Защита греющего кабеля. Теплоизоляционный слой обеспечивает дополнительную механическую защиту кабеля от внешних воздействий.

Рекомендации по утеплению:

  • толщина теплоизоляции должна быть подобрана в соответствии с диаметром трубы и условиями эксплуатации;
  • для труб, проложенных на открытом воздухе, часто применяют жидкий термоизолятор, например, изоплат;
  • при утеплении трубопровода с греющим кабелем важно использовать негорючие и влагонепроницаемые материалы;
  • на вертикальных участках утеплитель укладывается внахлест для предотвращения проникновения влаги.

Важно помнить, что даже при использовании высокоэффективного греющего кабеля, отсутствие или недостаточное утепление может свести на нет все преимущества системы обогрева. Поэтому теплоизоляция является неотъемлемой частью комплексного решения по защите трубопровода от замерзания.

Подбор кабеля в зависимости от теплопотери трубы и ее длины

Отвечая на вопрос «какой выбрать греющий кабель для водопровода», важно учитывать не только теплопотери, но и длину трубопровода. Правильный подбор обеспечит эффективную работу системы обогрева и оптимальное энергопотребление.

Главные шаги по подбору кабеля:

  1. Рассчитайте теплопотери трубы на погонный метр, используя формулу или таблицы теплопотерь.
  2. Определите общую длину обогреваемого участка трубопровода.
  3. Выберите тип кабеля (резистивный или саморегулирующийся) в зависимости от условий эксплуатации.
  4. Подберите кабель с удельной мощностью, превышающей расчетные теплопотери трубы.
  5. Рассчитайте необходимую длину кабеля по формуле:
    L кабеля = 1,3 * L трубы * Q удельн. / P удельн., где:
    L трубы — длина водопровода
    Q удельн. — удельные теплопотери трубы
    P удельн. — удельная мощность выбранного кабеля.

Важные рекомендации:

  • для труб малого диаметра (до 50 мм) достаточно линейной укладки кабеля;
  • при больших диаметрах или высоких теплопотерях может потребоваться спиральная намотка кабеля;
  • учитывайте дополнительный расход кабеля на обогрев арматуры, фланцев и других элементов трубопровода;
  • для саморегулирующихся кабелей можно использовать коэффициент запаса 1,1–1,2.

Правильный подбор греющего кабеля с учетом теплопотерь и длины трубы обеспечивает эффективную защиту от замерзания и оптимальное энергопотребление системы обогрева.

Выбор производителя греющего кабеля

При выборе греющего кабеля для обогрева труб важно обратить внимание на производителя. Надежный бренд гарантирует качество и долговечность продукции. Рассмотрим ряд ведущих производителей, представленных на рынке:

Thermon

Компания Thermon предлагает широкий ассортимент саморегулирующихся нагревательных кабелей:

  • PSBL — для защиты от замерзания и поддержания температуры
  • PSB — универсальный кабель для различных применений
  • MSB — для средних температур
  • HSB — для высоких температур
  • HSB+ — усовершенствованная версия для высоких температур
  • HTSB — для экстремально высоких температур

Кабели Thermon отличаются высокой надежностью и подходят как для бытового, так и для промышленного применения. Большинство экспертов считает, что лучший греющий кабель для водопровода часто можно найти именно в линейке Thermon.

SRL

Греющие кабели SRL представлены двумя линейками:

  • неэкранированный кабель SRL для обогрева водопровода;
  • экранированный кабель SRL CR.

Оба типа доступны в различных мощностях (16, 24, 30, 40 Ватт на метр), что позволяет подобрать рациональный вариант для конкретных условий. При выборе кабеля для внутреннего монтажа возникает вопрос: «Какой греющий кабель лучше купить во внутрь трубы?». Продукция SRL часто фигурирует в ответах на этот вопрос.

Raychem

Этот бренд предлагает:

  • R-ETL-A и R-ETL-B — для защиты от замерзания и поддержания температуры.
  • FROSTOP-BLACK — специально для кровли и водостоков.
  • T2Red — для теплых полов.
  • GM-2XТ — промышленный кабель повышенной мощности.

Продукция Raychem славится качеством и надежностью. В рейтинге греющих кабелей для водопровода снаружи трубы кабели Raychem часто занимают лидирующие позиции.

Определяясь с производителем, стоит учитывать:

  1. Репутацию бренда и отзывы пользователей.
  2. Соответствие технических характеристик кабеля вашим требованиям.
  3. Наличие гарантии и сервисной поддержки.
  4. Соотношение цены и качества.

Правильный выбор бренда греющего кабеля обеспечит надежную защиту трубопровода от замерзания и годы бесперебойной работы системы обогрева. Отвечая на вопрос «Какой греющий кабель лучше?»,нужно опираться на конкретные условия применения.

Кроме определения бренда, при выборе системы обогрева труб нужно правильно рассчитать мощность греющего саморегулирующего кабеля для водопровода, учитывая диаметр труб и температуру окружающей среды.

Резюме

Выбор греющего кабеля для труб — задача, от которой зависит действенность и долговечность всей обогревательной системы. Мы подготовили краткое саммари аспектов, которые следует учитывать при выборе:

  1. Определите тип греющего кабеля: выбирайте между резистивным и саморегулирующимся кабелем. Резистивный кабель дешевле, но требует термостата для регулировки. Саморегулирующийся кабель автоматически адаптирует мощность нагрева, более безопасен и эффективен, хотя и дороже.
  2. Учитывайте место монтажа: решите, какой греющий кабель выбрать для водопровода — внутри трубы или снаружи. Наружный монтаж более универсален и удобен в обслуживании, но внутренний может быть предпочтительнее для труб малого диаметра или в особых условиях.
  3. Рассчитайте необходимую мощность: определите, какой греющий кабель выбрать, основываясь на диаметре трубы, условиях эксплуатации и теплопотерях. Для бытовых труб достаточно 10–40 Ватт на метр, для промышленных потребуется кабель большей мощности.
  4. Оцените длину трубопровода: подберите кабель, длина которого соответствует длине обогреваемого участка. Учтите дополнительный расход на обогрев арматуры и фланцев. Для точного расчета используйте формулу:
    Длина кабеля = 1,3 x (Длина трубы x Удельные теплопотери) / Удельная мощность кабеля
  5. Проанализируйте условия эксплуатации: учитывайте минимальную температуру окружающей среды, наличие и толщину теплоизоляции, расположение трубы (на воздухе или в грунте). Это поможет выбрать кабель с подходящими характеристиками.
  6. Обратите внимание на материал трубы: для металлических и пластиковых труб могут потребоваться разные типы кабелей. Убедитесь, что выбранный кабель совместим с материалом вашего трубопровода.
  7. Проверьте наличие защитных функций: для наружного монтажа выбирайте кабель с защитой от ультрафиолета и механических повреждений. Для внутреннего монтажа кабель должен иметь пищевую оболочку, если используется в системе питьевого водоснабжения.
  8. Оцените возможности монтажа: выбирайте кабель, который можно легко установить в ваших условиях. Саморегулирующиеся кабели можно резать на месте, что упрощает монтаж, в то время как резистивные кабели продаются готовыми секциями.
  9. Рассмотрите энергоэффективность: саморегулирующиеся кабели более энергоэффективны, так как автоматически регулируют потребление энергии.
  10. Выберите надежного производителя: обратите внимание на репутацию бренда, отзывы пользователей и гарантийные обязательства. Рекомендуемые производители: Thermon, SRL и Raychem.

Эти советы помогут легко определиться, как подобрать греющий кабель для водопровода. При правильном выборе и соблюдении рекомендаций по монтажу, вы обеспечите надежную защиту водопровода от замерзания на долгие годы. Помните, что экономия на качестве кабеля может привести к дополнительным расходам в будущем, поэтому выбирайте решения от надежных производителей.
