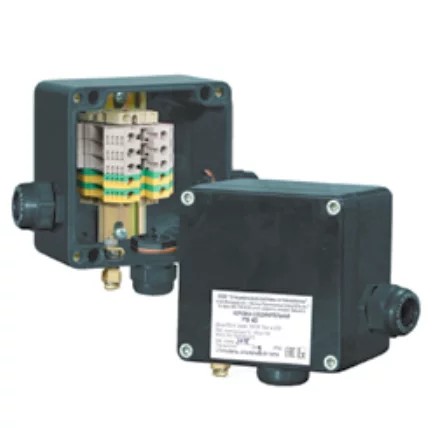

Коробка РТВ 402 предназначена для подключения к силовой сети саморегулирующихся электрических нагревательных кабелей.

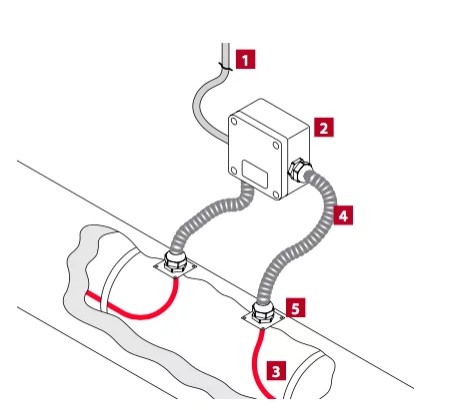

Коробка крепится на стене здания, на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. Коробка позволяет выполнить подключение одного или двух саморегулирующихся электрических нагревательных кабелей.

Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли степени IP66 и высокую коррозионную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.

Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм². Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами

Подключаемые нагревательные кабели с места выхода из коробки до места входа под теплоизоляцию могут быть дополнительно защищены устройством механической защиты. Устройство механической защиты нагревательного кабеля имеет исполнение на основе металлорукава в ПВХ изоляции (РШ) или на основе трубы гофрированной стальной (РС). При оборудовании соединительной коробки устройством механической защиты в состав коробки дополнительно входят специальные кабельные вводы
для возможности осуществления подключения.

Комплект поставки коробки РТВ 402:

• Корпус коробки РТВ 402 с клеммным набором
• Ввод для бронированного кабеля, латунь М25 Ех
• Ввод для небронированного кабеля, пластик М25 Ех
• Контргайка латунь М25
• Кольцо заземления латунь М25
• Кольцо уплотнительное М25
• Заглушка М25
• Уплотнение GP25
• Перемычка с крепежом П06.06х150-00
• Опора УВК.01.01
• Пластина УВК.0012
• Гайка ДЭСТУ.0002
• Кольцо прямоугольного сечения
• Уплотнение УВК.0013
• Уплотнение УВК.0013-01
• Заглушка УВК.0014
• Заглушка УВК.0014-01
• Винт М5×40
• Шайба ø 5 оц.

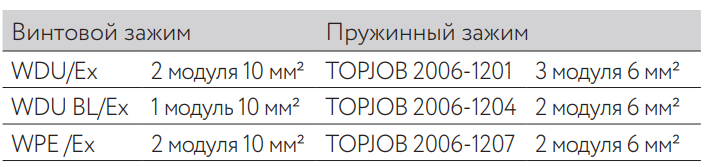

  Клеммный набор:

Информация для заказа:

Номенклатура

РТВ 402-1П/1П РТВ 402(П)-1П/1П
РТВ 402-1П/2П РТВ 402(П)-1П/2П
РТВ 402-1Б/1П РТВ 402(П)-1Б/1П
РТВ 402-1Б/2П РТВ 402(П)-1Б/2П
РТВ 402-2Б/1П РТВ 402(П)-2Б/1П
РТВ 402-1П/0/1РШ РТВ 402(П)-1П/0/1РШ
РТВ 402-1П/1П/1РШ РТВ 402(П)-1П/1П/1РШ
РТВ 402-1П/0/2РШ РТВ 402(П)-1П/0/2РШ
РТВ 402-1Б/0/1РШ РТВ 402(П)-1Б/0/1РШ
РТВ 402-1Б/1П/1РШ РТВ 402(П)-1Б/1П/1РШ
РТВ 402-1Б/0/2РШ РТВ 402(П)-1Б/0/2РШ
РТВ 402-2Б/0/1РШ РТВ 402(П)-2Б/0/1РШ
РТВ 402-1П/0/1РС РТВ 402(П)-1П/0/1РС
РТВ 402-1П/1П/1РС РТВ 402(П)-1П/1П/1РС
РТВ 402-1П/0/2РС РТВ 402(П)-1П/0/2РС
РТВ 402-1Б/0/1РС РТВ 402(П)-1Б/0/1РС
РТВ 402-1Б/1П/1РС РТВ 402(П)-1Б/1П/1РС
РТВ 402-1Б/0/2РС РТВ 402(П)-1Б/0/2РС
РТВ 402-2Б/0/1РС РТВ 402(П)-2Б/0/1РС

* С данным типом соединительной коробки применяются саморегулирующиеся нагревательные кабели НТМ, НТА, НТР, ВТС, ВТХ, НТВ, СТЕ.
