Как подключить греющий кабель: этапы монтажа

Подключение греющего кабеля — это первый шаг к поддержанию стабильной работы систем водоснабжения, кровель и открытых площадок в зимний период.

Чтобы обогрев работал надежно, важно знать, какие типы нагревательных элементов существуют и как устроена их конструкция. Расскажем подробнее обо всех нюансах в данной статье.

Виды и принцип работы греющего кабеля

Различают два вида нагревательных систем: резистивный и саморегулирующийся кабель. Оба предназначены для предотвращения замерзания воды в трубах, но имеют существенные различия по устройству и способу регулировки нагрева.

Резистивный греющий кабель работает на принципе постоянной мощности. Электрический ток, проходя через жилу с определенным сопротивлением, превращается в тепло. Такая схема подключения греющего кабеля отличается постоянным уровнем нагрева вне зависимости от условий эксплуатации. Для подключения используется определенная длина секции, изменять которую нельзя.

Саморегулирующийся кабель включает две токопроводящие жилы, разделенные полупроводниковой матрицей. Именно матрица регулирует сопротивление в зависимости от температуры среды. Когда участок охлаждается, сопротивление матрицы падает, мощность возрастает, и кабель нагревается. При нагреве сопротивление увеличивается, и нагрев автоматически снижается. Это делает систему экономной, особенно при монтаже на длинных линиях трубопровода.

Защитная конструкция включает несколько уровней:

• внутреннюю изоляцию жил,
• экранирующую оплетку из луженой меди,
• внешнюю термостойкую оболочку.

Такая структура повышает надежность, обеспечивает заземление и предотвращает повреждения при контакте с металлом или другими строительными материалами.

Срок службы кабелей обогрева во многом зависит от правильного монтажа и качества соединений. При выборе важно учитывать температуру эксплуатации, мощность, внешний диаметр труб и условия среды.

Укладка греющего кабеля

Монтаж греющего кабеля проводят в зависимости от назначения — для трубопроводов, кровель или открытых площадок. Все виды установки имеют особенности, но общий принцип один: надежное крепление, термоизоляция и корректное подключение к сети 220В через защитное устройство.

Перед монтажом проводят подготовку — удаляют загрязнения, выбирают нужную длину и проверяют сопротивление жил.

При необходимости выполняют расчет мощности и шаг укладки, чтобы кабели работали эффективно при любых температурах.

Укладка на трубопровод

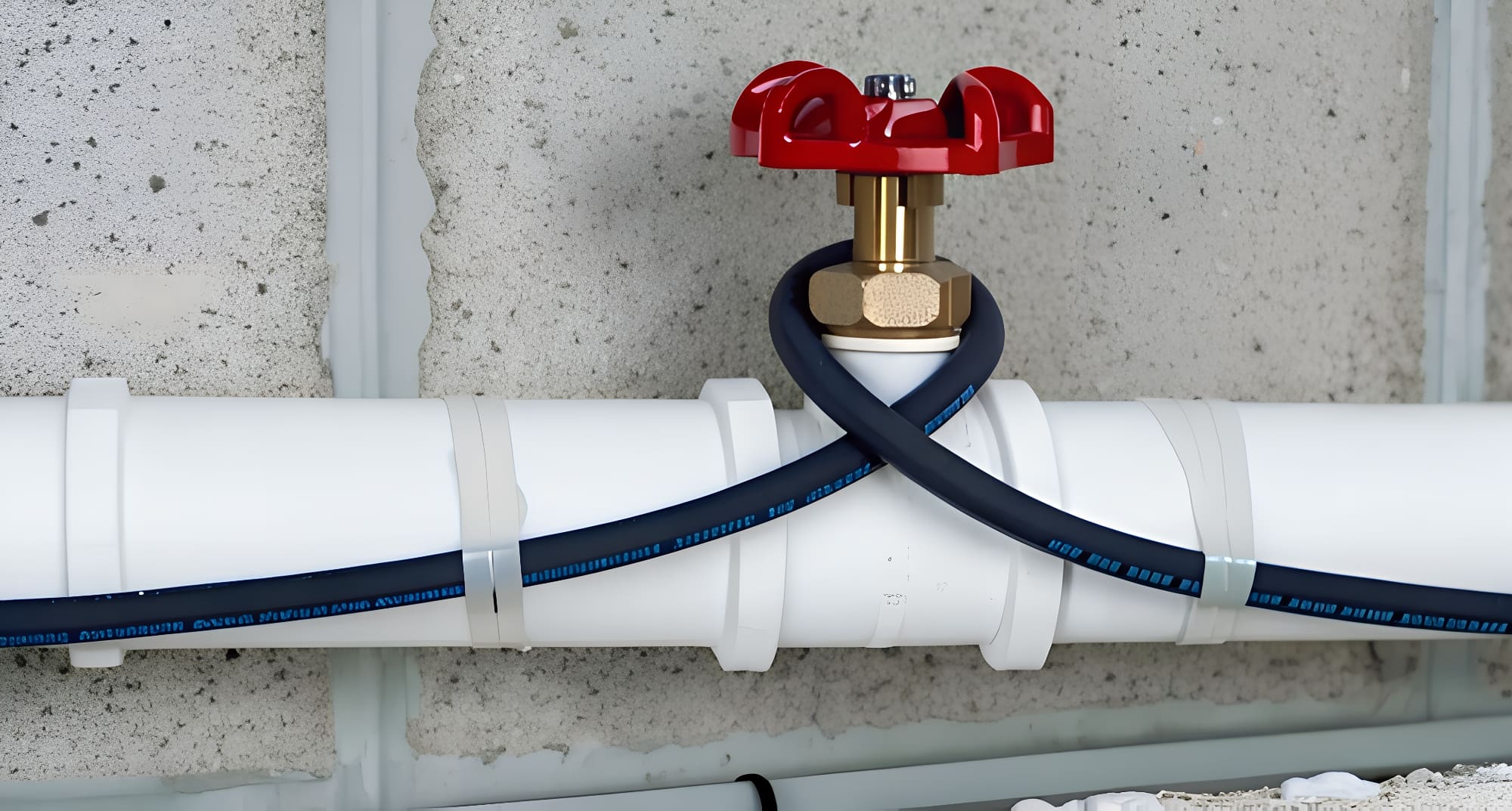

Монтаж на трубы делится на два варианта: наружный и внутренний. Наружный способ считается наиболее распространенным и простым. Кабель крепят вдоль трубопровода или спирально, особенно если диаметр трубы больше 50 мм.

Для крепления применяются алюминиевая лента, стеклотканевая монтажная лента или пластиковые хомуты. Лента защищает изоляцию и улучшает теплопередачу, равномерно распределяя нагрев вдоль поверхности.

Если производится монтаж внутри труб, используют герметичные вводные узлы. Такой способ подходит для систем водопровода и канализации с замерзанием воды изнутри. Кабель вводят через тройник и уплотняют с помощью сальника, чтобы исключить утечки.

Теплоизоляция обязательна при любом способе укладки. Используют вспененный полиэтилен, минеральную вату или специальные кожухи. Толщина должна быть не менее 20 мм для эффективного удержания тепла. Поверх изоляции устанавливают защитную оболочку из полиэтилена или оцинкованного металла, чтобы избежать механических повреждений.

После обогрева трубопровод не требует специального обслуживания — достаточно периодически проверять состояние контактов и целостность внешней оболочки.

Укладка на кровлю и водосток

Система защиты кровли и водостоков от наледи основана на том же принципе нагрева. Кабель устанавливают вдоль краев кровли, в желобах, водосточных воронках и трубах.

Такая установка предотвращает образование льда и сосулек, что повышает безопасность уличных пространств.

Монтажную схему разрабатывают в зависимости от конфигурации крыши. На карнизах и в ендовах кабель укладывают змейкой. В желобах используется две параллельные линии. Внутри водосточных труб нагревательный элемент свободно опускают на весь участок до выхода в дренаж.

Для надежного крепления применяют специальные клипсы, термостойкую ленту и стальные тросы.

Работы проводят только на сухой поверхности, соблюдая инструкции производителя. После завершения монтажа проверяют сопротивление и изоляцию, затем проводят пробное включение.

Укладка на открытых площадках

Укладка греющего кабеля на ступенях, дорожках и подъездах позволяет избежать наледи и сделать передвижение безопасным. Используются комплекты кабеля с терморегулятором, который включает систему автоматически, когда температура воздуха снаружи опускается ниже заданного порога.

Перед укладкой очищают и выравнивают площадку, наносят теплоизоляционный слой. На изоляцию крепят кабель зигзагообразно с равномерным шагом, используя монтажную ленту. После этого сверху заливают бетонную стяжку или укладывают тротуарную плитку.

Обязательно учитывают, что электрический кабель не должен соприкасаться с острыми краями арматуры. После заливки стяжки включение допускается только после полного высыхания раствора.

Такие системы широко используются для ступеней частных домов, пандусов, крыш промышленных зданий и площадок вокруг входов.

При правильной эксплуатации срок службы нагревательного элемента достигает 20 лет.

Как подключить греющий кабель к сети 220В

Подключение греющего кабеля к сети — финальный этап установки. Электрическая схема включает УЗО, автоматический выключатель, терморегулятор и датчики.

Силовые провода должны иметь соответствующее сечение. Расчет выполняют по мощности нагревательного кабеля: для секции 2 кВт используют провод площадью не менее 1,5 мм².

Подключение выполняют через отдельную линию от щита. Автомат устанавливают перед терморегулятором. Устройство защитного отключения обязательно для всех систем, особенно находящихся на улице.

Этапы подключения кабеля

1. Подготовка концов
   С внешнего конца снимают наружную оболочку примерно на 6–8 см, аккуратно отгибают экранирующую оплетку и зачищают жилы.
2. Соединение проводов

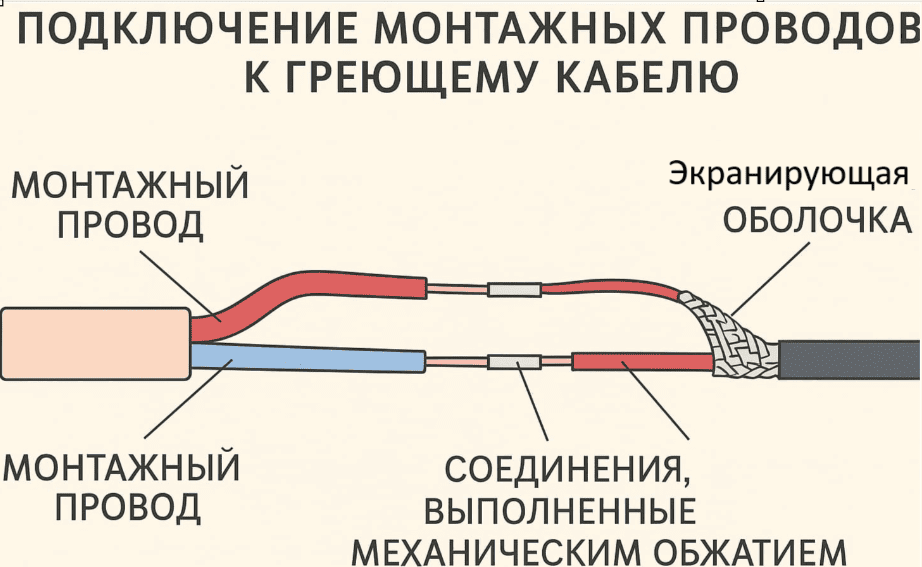

   Жилы греющего кабеля соединяют с силовыми проводами через латунные гильзы или клеммы. Места соединений закрывают термоусадочной трубкой.
3. Установка концевой муфты
   Противоположный конец герметизируют термоусадочной муфтой, прогревая феном. Это предотвращает попадание влаги.
4. Подключение к терморегулятору
   Греющий кабель подсоединяют к выходным клеммам терморегулятора, а датчик температуры фиксируют на трубе или в желобе.
5. Проверка работы
   Перед подачей питания измеряют сопротивление жил и изоляции. После включения проверяют, как кабель нагревается по всей длине.

Все соединительные элементы должны быть защищены от попадания воды. В зоне соединений допускается использование коробок с классом защиты IP65 и выше.

Особенности установки саморегулирующегося греющего кабеля

Саморегулирующийся кабель имеет технологические преимущества. Его можно отрезать на нужную длину, монтировать на сложных участках и подключать параллельно. Это особенно удобно при работе с протяженными линиями водопровода или кровли.

Для подключения используют комплект, включающий соединительные и концевые муфты, гильзы, термоусадочные трубки и герметики. При соединении кабелей важно удалить часть матрицы между жилами, чтобы избежать короткого замыкания. Концы изолируют и плотно усаживают феном.

Особое внимание уделяют заземлению. Экранирующую оплетку нужно подключить к защитному проводу. Это повысит электрическую безопасность и снизит риск поражения током при повреждении оболочки.

При эксплуатации такой кабель не требует регулировки. Он работает автоматически, корректируя мощность нагрева. Встроенная терморегуляция позволяет использовать кабели при разных температурах и влажности без дополнительных настроек.

Как выбрать и где купить греющий кабель

Перед покупкой определите назначение системы. Для водопроводных труб идеально подойдет саморегулирующийся вариант мощностью 10–30 Вт/м. Для кровель и открытых площадок лучше выбрать модели мощностью 20–40 Вт/м.

Важно учитывать тип оболочки. Для монтажа внутри труб используют пищевую оболочку, а для наружного применения — стойкую к ультрафиолету.

При выборе обратите внимание на характеристики материалов изоляции, диапазон рабочих температур и срок службы. Чем выше качество матрицы и монтажных муфт, тем надежнее система.

На сайте компании представлен саморегулирующийся греющий кабель разных мощностей и типов оболочек. В каталоге представлены кабели, которые отличаются по длине, диаметру, рабочей температуре и типу применения.

Доставка выполняется по всей России, предусмотрена оплата наличными, онлайн и по счету для юридических лиц. Каждая позиция сопровождается инструкцией, расчетом мощности и схемой подключения — за подробной информацией обратитесь к нашему менеджеру.

При необходимости можно заказать консультацию специалиста по телефонам, указанным на сайте. Он поможет подобрать комплект оборудования, рассчитать длину секции и объяснит, как самостоятельно соединить и подключить греющий кабель.

Стоимость зависит от мощности и длины, но даже при разнице в цене саморегулирующиеся модели окупаются за счет экономичного расхода энергии. Участие в акциях и распродажах позволит купить греющий кабель по сниженной цене.

При правильном монтаже, наличии терморегулятора и контроле состояния система обогрева прослужит десятилетиями, обеспечивая надежную защиту трубопроводов, кровли и площадок от замерзания.
