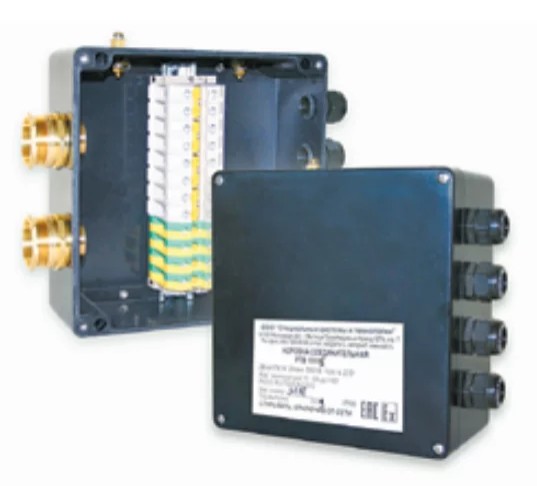

Коробка РТВ 1006 предназначена для распределения электроэнергии при монтаже силовых кабелей, создания инженерных сетей, их модернизации и ремонта во взрывоопасных зонах.

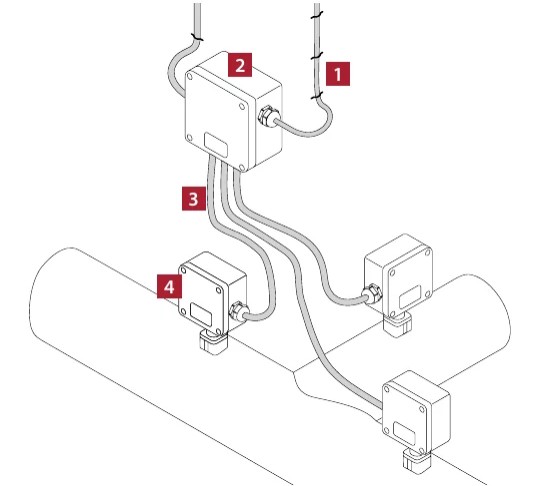

Коробка крепится на близлежащей металлоконструкции. Коробка позволяет выполнить подключение до шести силовых кабелей.

Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли степени IP66 и высокую коррозионную стойкость.

Коробка имеет кабельные вводы:

• до двух вводов для подключения бронированных кабелей диаметром от 23,5 до 33,6 мм;
• до четырех вводов для подключения небронированных кабелей диаметром от 7 до 18 мм или бронированных кабелей диаметром от 12 до 20 мм.

Применяемые винтовые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 2,5 до 35 мм2

Комплект поставки коробки РТВ 1006:

• Корпус коробки РТВ 1006 с клеммным набором
• Ввод для бронированного кабеля, латунь М25 Ех
• Ввод для бронированного кабеля, латунь М40 Ех
• Ввод для небронированного кабеля, пластик М25 Ех
• Ввод для небронированного кабеля, пластик М40 Ех
• Контргайка латунь М25
• Контргайка латунь М40
• Кольцо заземления латунь М25
• Кольцо заземления латунь М40
• Заглушка М25 Ex
• Заглушка М40 Ex
• Кольцо уплотнительное М25 Ex
• Кольцо уплотнительное М40 Ex
• Уплотнение GP25
• Перемычка с крепежом П06.06×150-00

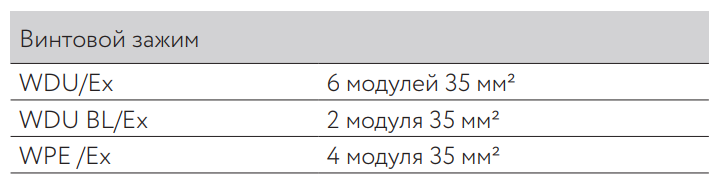

Клеммный набор:

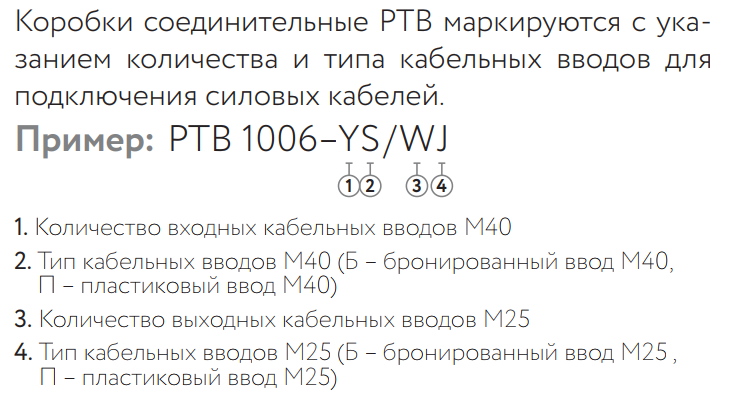

Информация для заказа:

Номенклатура

РТВ 1006 1М/1П РТВ 1006-1М/2П
РТВ 1006-1М/3П РТВ 1006-1М/4П
РТВ 1006-2М/1П РТВ 1006-2М/2П
РТВ 1006-2М/3П РТВ 1006-2М/4П
РТВ 1006-1Б/1Б РТВ 1006-1Б/2Б
РТВ 1006-1Б/3Б РТВ 1006-1Б/4Б
РТВ 1006-2Б/1Б РТВ 1006-2Б/2Б
РТВ 1006-2Б/3Б РТВ 1006-2Б/4Б
РТВ 1006-2Б/0 РТВ 1006-2М/0
РТВ 1006-1Б/1П РТВ 1006-1Б/2П
РТВ 1006-1Б/3П РТВ 1006-1Б/4П

* С данным типом соединительной коробки применяются саморегулирующиеся нагревательные кабели НТМ, НТА, НТР, ВТС, ВТХ, НТВ, СТЕ.
