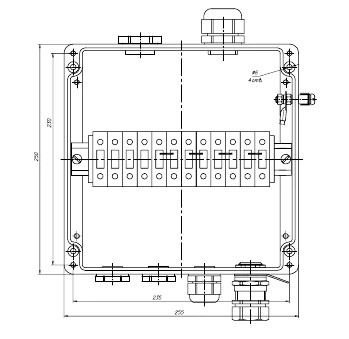

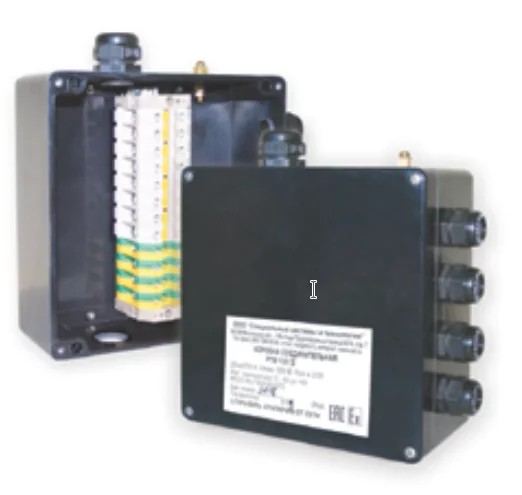

Коробка РТВ 1005 предназначена для распределения электроэнергии при монтаже силовых кабелей, создания инженерных сетей, их модернизации и ремонта во взрывоопасных зонах.

Коробка крепится на близлежащей металлоконструкции. Коробка позволяет выполнить подключение до шести силовых кабелей.

Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли степени IP66 и высокую коррозионную стойкость.

Коробка имеет кабельные вводы:

• до двух вводов для подключения небронированных кабелей диаметром от 14 до 25 мм или бронированных кабелей диаметром от 17 до 26,3 мм;
• до четырех вводов для подключения небронированных кабелей диаметром от 7 до 18 мм или бронированных кабелей диаметром от 12 до 20 мм.

Применяемые винтовые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 2,5 до 35 мм².

Комплект поставки коробки РТВ 1005:

• Корпус коробки РТВ 1005 с клеммным набором
• Ввод для бронированного кабеля, латунь М25 Ех
• Ввод для бронированного кабеля, латунь М32 Ех
• Ввод для небронированного кабеля, пластик М25 Ех
• Ввод для небронированного кабеля, пластик М32 Ех
• Контргайка латунь М25
• Контргайка латунь М32
• Кольцо заземления латунь М25
• Кольцо заземления латунь М32
• Заглушка М25 Ex
• Заглушка М32 Ex
• Кольцо уплотнительное М25 Ex
• Кольцо уплотнительное М32 Ex
• Уплотнение GP25
• Уплотнение GP32
• Перемычка с крепежом П06.06×150-00

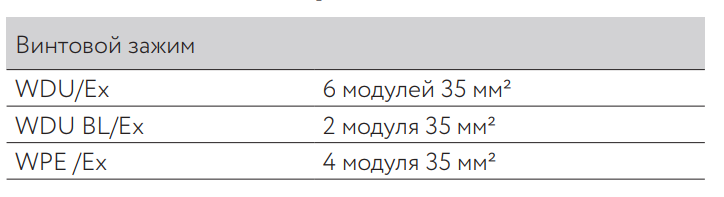

Клеммный набор:

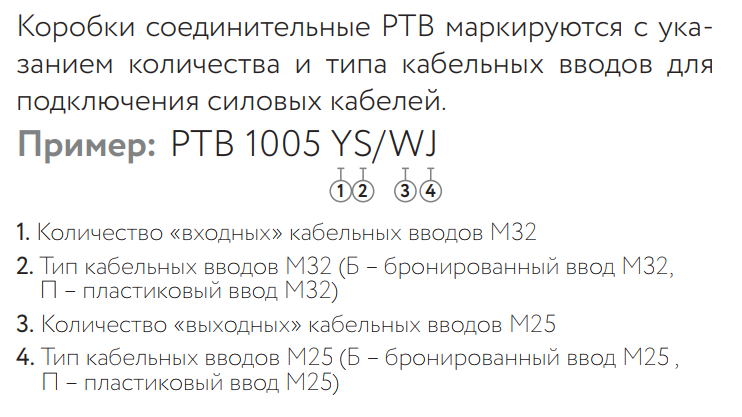

Информация для заказа:

Номенклатура

РТВ 1005 1П/1П РТВ 1005-1П/2П
РТВ 1005-1П/3П РТВ 1005-1П/4П
РТВ 1005-2П/1П РТВ 1005-2П/2П
РТВ 1005-2П/3П РТВ 1005-2П/4П
РТВ 1005-1Б/1Б РТВ 1005-1Б/2Б
РТВ 1005-1Б/3Б РТВ 1005-1Б/4Б
РТВ 1005-2Б/1Б РТВ 1005-2Б/2Б
РТВ 1005-2Б/3Б РТВ 1005-2Б/4Б
РТВ 1005-0/3П РТВ 1005-0/4П
РТВ 1005-0/5П РТВ 1005-0/6П
РТВ 1005-0/3Б РТВ 1005-0/4Б
РТВ 1005-0/5Б РТВ 1005-0/6Б
РТВ 1005-2Б/0 РТВ 1005-2П/0
РТВ 1005-1Б/2П РТВ 1005-1Б/3П
РТВ 1005-1Б/4П

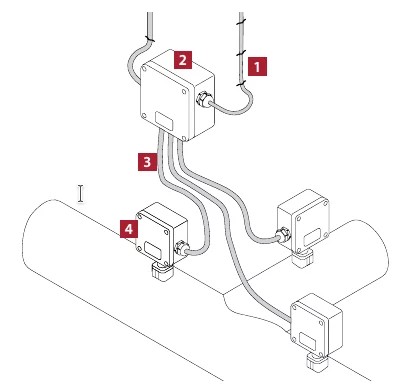

* С данным типом соединительной коробки применяются саморегулирующиеся нагревательные кабели НТМ, НТА, НТР, ВТС, ВТХ, НТВ, СТЕ.
