TERM-START 3P
Устройство плавного пуска TERM-START 3P предназначено для коммутации саморегулирующихся нагревательных кабелей без необходимости использования мощных пускателей и защитной автоматики избыточной мощности за счёт ограничения пусковых токов на уровне номинального. Имеет 3 независимых канала коммутации – возможно подключать каждый канал на отдельную фазу А, В или С.
TERM-START 3Р предназначен для установки в шкафу управления. Корпус прибора монтируется на DIN-рейку. Прибор оснащён двумя вентиляторами для принудительного воздушного охлаждения.
Последствия больших пусковых токов:
- Резко снижается ресурс и надёжность нагревательного кабеля
- Необходимо менять автоматику в шкафах управления на более мощную
- Увеличение габаритов и стоимости конечного оборудования
Принцип работы TERM-START 3P:
Плавный запуск саморегулирующегося кабеля обеспечивается за счёт работы полупроводникового коммутатора, лежащего в основе прибора. При этом в течение всего времени плавного пуска кабеля отслеживается температура коммутатора, которая не должна превышать +75°С — если эта температура окажется выше +75°С, то запуск кабеля ненадолго прекратится до остывания коммутатора до приемлемой температуры. При этом время запуска кабеля увеличится (до 25 минут в зависимости от коммутируемой нагрузки и температуры прибора).
Если температура коммутатора превысит +75°С во время запуска кабеля и общее время запуска окажется больше 20 минут, то запуск считается аварийным, но кабель всё равно будет запущен до номинального рабочего тока. В таком случае рекомендуется снизить нагрузку.

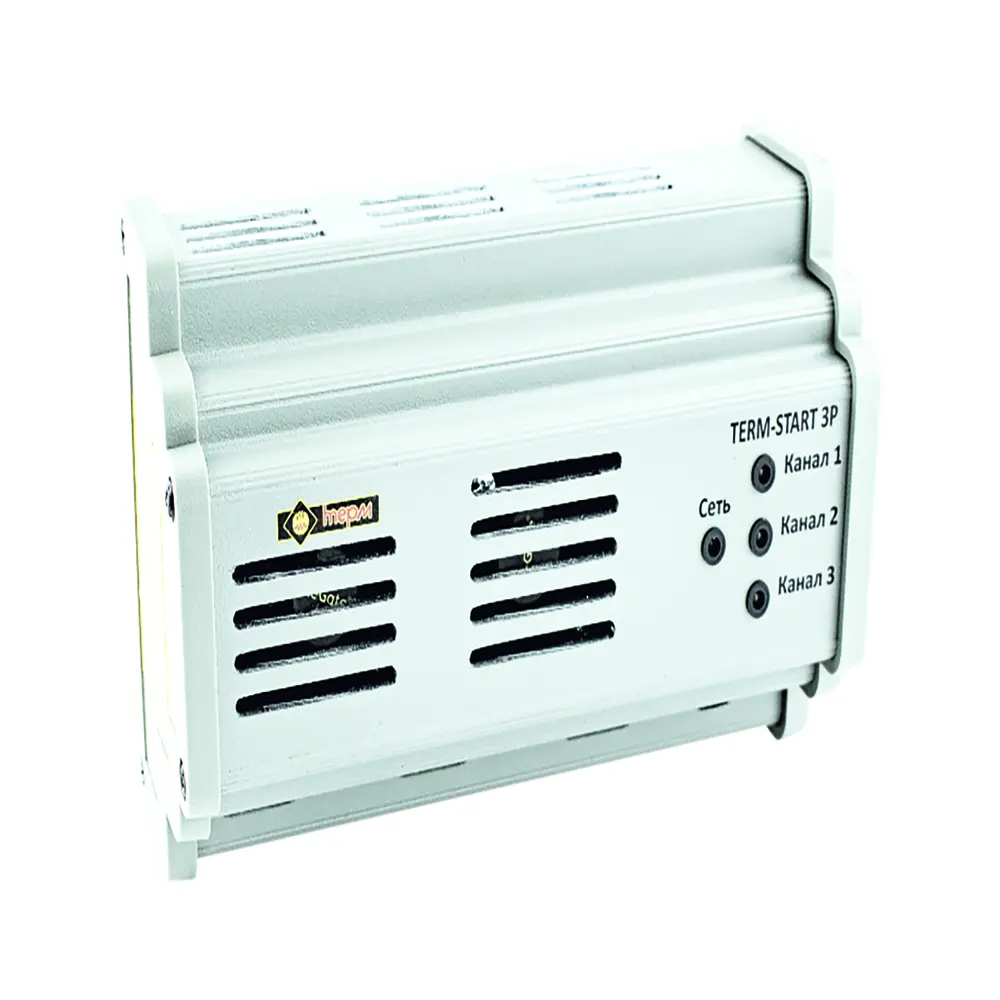

Доступно 2 варианта исполнения TERM-START 3P: – в чёрном и сером корпусе.
Три независимых канала TERM-START 3P позволяют подключать каждый канал к отдельной фазе в 3-фазной сети.
Преимущества использования TERM-START 3P:
- Отпадает необходимость устанавливать защитные автоматы, УЗО и т.д. с завышенными токами отсечки (чтобы они случайно не сработали на бросок тока при холодном запуске)
- Не нужно прокладывать подводящие кабели повышенного сечения для пропускания больших токов – прибор удерживает средний ток с/р кабеля на уровне номинального
- Можно обойтись без мощных пускателей и мощных реле в составе автоматической системы, где используется саморегулирующийся кабель – TERM-START 3Pсам является коммутирующим устройством
- Коммутация кабеля происходит в момент перехода сетевого напряжения через 0 – выбросы в сеть отсутствуют
- Три независимых канала TERM-START 3P позволяют подключать каждый канал к отдельной фазе в 3-фазной сети.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TERM-START 3P: |
|
|---|---|
| Управляющее напряжение | 220 В ± 10% |
| Ток потребления | 0,006А (1,3 Вт) |
| Степень защиты оболочки | IP20 |
| Количество коммутируемых каналов | 3 |
| Максимальный ток нагрузки 1 канала | 28 А |
| Максимальное коммутируемое напряжение | 250 В |
| Время запуска кабеля | до 25 мин |
| Температура эксплуатации | 0…+45 °С |
| Тип крепления | DIN-рейка, 9 модулей |
| Габаритные размеры | 170х102х88 мм |
| Относительная влажность, не более | 85% |
| Масса, не более | 0,42 кг |
- Категория Дополнительно
- Бренд ТЕРМ
- Модель START 3P
- Страна производства Россия
- Степень защиты IP IP20
