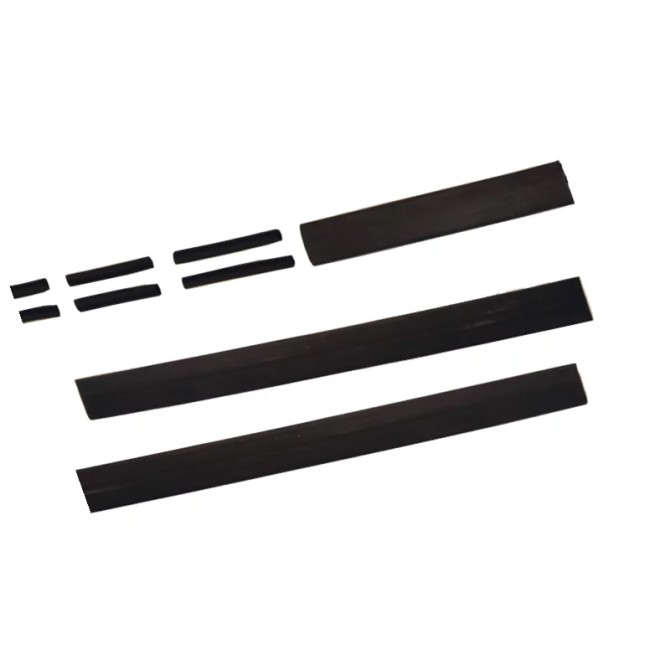

Монтажный комплект T-L (L) является Ех-компонентом, в соответствии с ГОСТ 31610.30-1-2017 п.3.3., предназначен для изготовления концевой и соединительной заделки нагревательного кабеля. Комплект подходит для саморегулирующегося нагревательного взрывозащищенного кабеля типа TERM-L. Соединительная муфта предназначена для непосредственного ввода нагревательного кабеля в соединительную коробку.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|---|---|
| Максимально допустимое напряжение | 240 В |
| Маркировка взрывозащиты | Ех 60079-30-1 IIC T6 Gb X* |
| Срок службы | 20 лет |
| Рекомендуемая температура монтажа | Не ниже 0 °C |
| Температура окружающей среды | от -60 °C до +55°C |
| Температурный рабочий диапазон | от -60 °C до +85°C |
| Максимальная рабочая температура собранной нагревательной секции с комплектом T-L (L) во включенном состоянии нагревателя | До +65°C |
| Максимальная рабочая температура собранной нагревательной секции с комплектом T-L (L) с отключенным питанием | До +85°C |
* — комплект T-L (L) является универсальным и работает в широком диапазоне температур, поэтому попадает под определение нескольких температурных классов по ГОСТ 31610.0-2019. Температурный класс комплекта в собранном виде с электронагревателем определяется по рабочей температуре и присвоенному температурному классу конкретного типа нагревательного кабеля, указанному в его технических характеристиках. Допускается применять монтажный комплект СТРОГО в соответствии с указанным температурным режимом.
ОБЕСПЕЧЕНИЕ
ВЗРЫВОЗАЩИЩЁННОСТИ
Взрывозащищённость комплекта T-L (L) обеспечивается видом взрывозащиты – защита вида «е» ГОСТ 31610.7-2017 (IEC 60079-7:2015) и выполнением их конструкции в соответствии с требованиями ГОСТ 31610.30-1-2017, ГОСТ 31610.0-2019 и ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
КОМПЛЕКТАЦИЯ |
||
|---|---|---|
| Наименование | Длина, мм | Кол-во, шт. |
| Трубка термоусаживаемая для соединительной муфты (чёрная) | 55 | 1 |
| Трубка термоусаживаемая, для жил кабеля (чёрная) | 140 | 2 |
| Кабельный уплотнитель | — | 1 |
| Наконечник штыревой для жил кабеля | — | 2 |
| Наконечник штыревой для жгута оплётки заземления | — | 1 |
| Герметик низкотемпературный | — | 1 |
| Трубка термоусаживаемая желто-зеленая, для жгута оплётки заземления | 190 | 1 |
| Трубка термоусаживаемая для концевой муфты (чёрная) | 45 | 1 |
| Трубка термоусаживаемая для концевой муфты (чёрная) | 80 | 1 |
| Пакет с защелкой 15х22 | — | 1 |
МАТЕРИАЛЫ И КОМПЛЕКТУЮЩИЕ |
||
|---|---|---|
| Наименование | Количество | Примечание |
| Комплект T-L (L) | 1 шт. | |
| Взрывозащищенный кабельный ввод М25 | 1 шт. | * |
| Кабель нагревательный марки «ТЕRМ» | 1 шт. | * |
| Соединительная коробка марки TermBox Ex | 1 шт. | * |
* — Составные части систем электрического обогрева, конкретные наименования и тип оборудования необходимо смотреть в проектной документации на Вашу систему обогрева.
