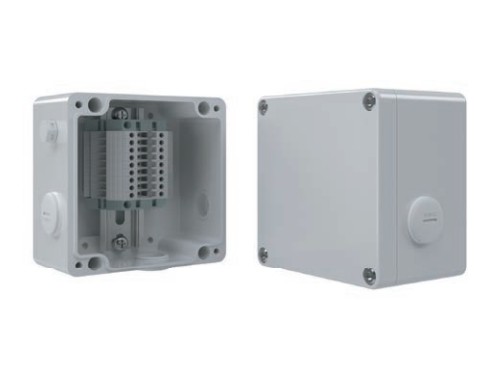

Коробка РТО 404 предназначена для подключения кабелей системы управления электрообогревом.

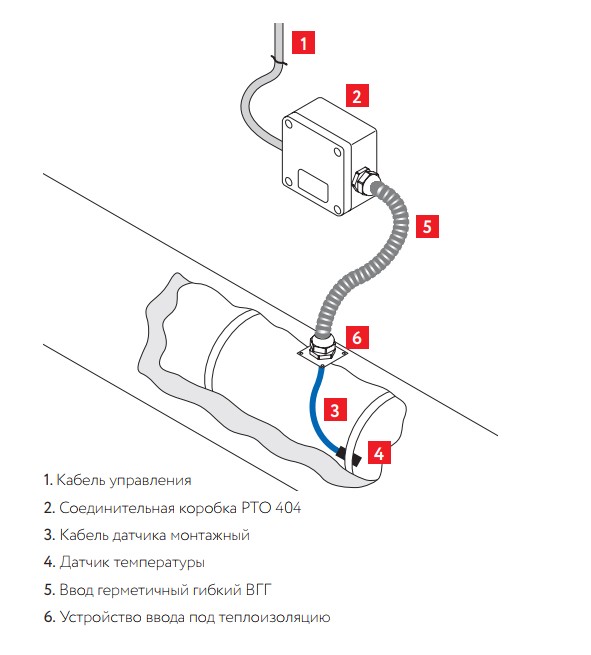

Коробка крепится на стене здания, на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. Коробка позволяет выполнить подключение одного или двух кабелей управления, от одного до трех датчиков (требуется уплотнение с двумя отверстиями) температуры и вывода от одного до двух датчиков температуры.

Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли степени IP66 и высокую коррозионную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.

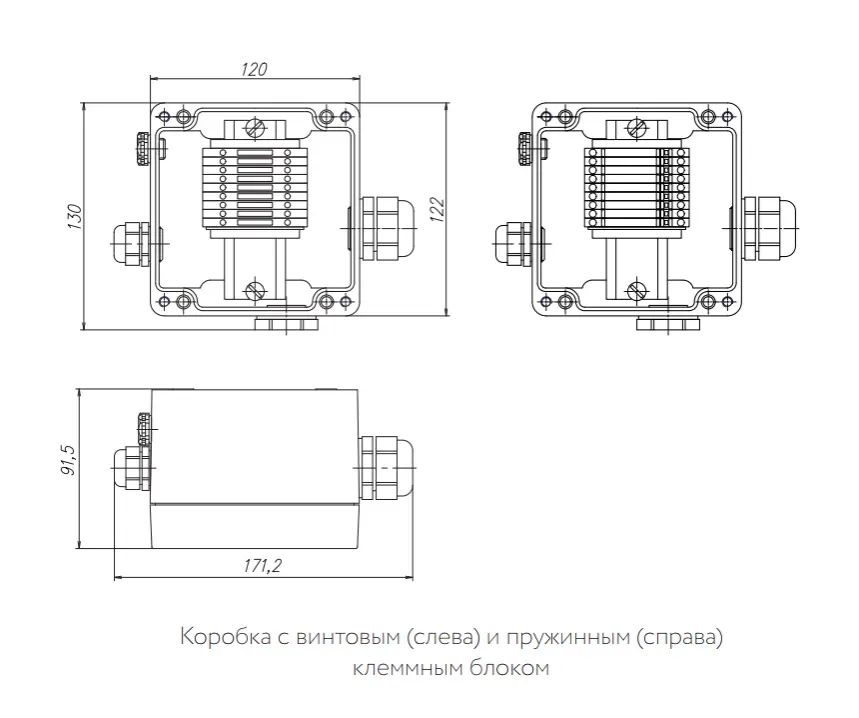

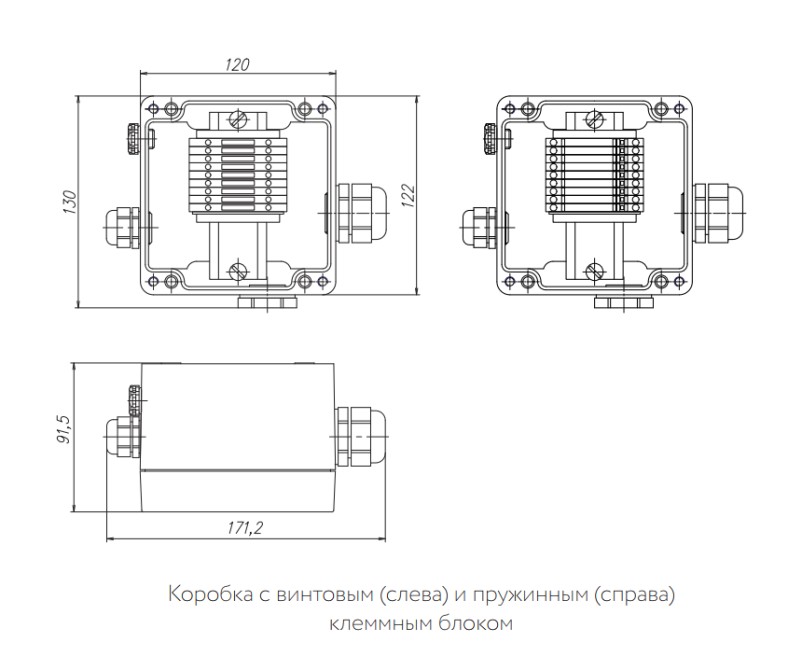

Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм². Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами.

Подключаемые кабели могут быть защищены устройством механической защиты ВГГ на основе трубы гофрированной стальной.

Типоисполнение коробки ДР позволяет устанавливать высокотемпературный датчик с резьбовым фитингом

Комплект поставки коробки РТО 404:

• Корпус коробки РТО 404 с клеммным набором
• Ввод для бронированного кабеля, латунь М25
• Ввод для небронированного кабеля, пластик М25
• Контргайка латунь М25
• Кольцо заземления латунь М25
• Кольцо уплотнительное М25
• Кольцо уплотнительное М20
• Заглушка М25
• Заглушка М20
• Уплотнение GP25
• Уплотнение GSL25

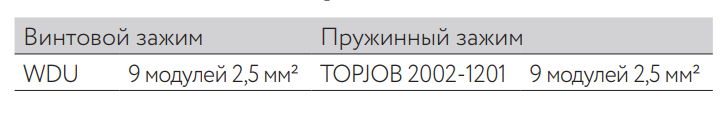

Клеммный набор:

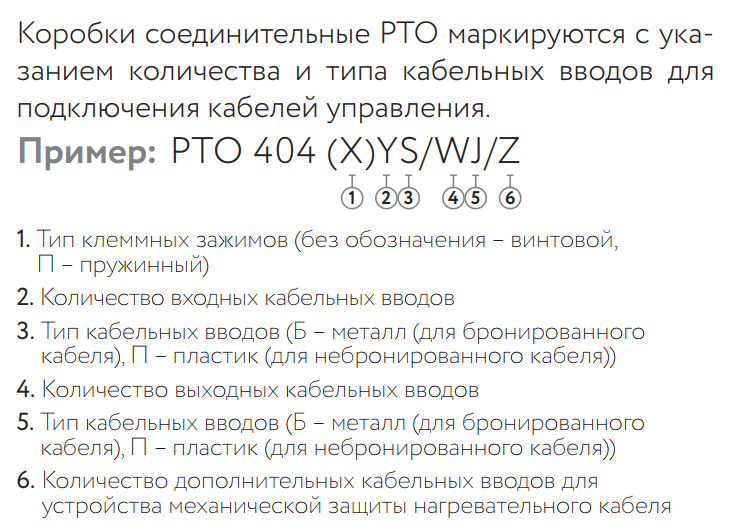

Информация для заказа:

Номенклатура

РТО 404-1П/0
РТО 404-1П/1П
РТО 404-1П/2П
РТО 404-1Б/1П
РТО 404-1Б/0
РТО 404-1Б/2П
РТО 404-2Б/1П
РТО 404-1Б/1Б
РТО 404-1Б/2Б
РТО 404-1Б/3Б
РТО 404-1Б/4Б
РТО 404-1П/0/ДР
РТО 404-1Б/0/ДР
РТО 404-0/0
РТО 404(П)-1П/0
РТО 404(П)-1П/1П
РТО 404(П)-1П/2П
РТО 404(П)-1Б/1П
РТО 404(П)-1Б/0
РТО 404(П)-1Б/2П
РТО 404(П)-2Б/1П
РТО 404(П)-1Б/1Б
РТО 404(П)-1Б/2Б
РТО 404(П)-1Б/3Б
РТО 404(П)-1Б/4Б
РТО 404(П)-1П/0/ДР
РТО 404(П)-1Б/0/ДР
РТО 404(П)-0/0
