Монтажный комплект для соединения T-H (соединительный комплект) предназначен для соединения электрического нагревательного кабеля типа TERM-L, TERM-M, TERM-H с подводящим питание проводом (силовым проводом).
Технические характеристики |
|
|---|---|
| Напряжение питания | 240 В |
| Маркировка взрывозащиты | 1Ex e IIC Т6…T2 Gb X |
| Срок службы | 20 лет |
| Рекомендуемая температура монтажа | не ниже 0 °C |
| Температура эксплуатации | от -60 °C до +240 °C |
Устройство изделия
Комплект T-H в собранном виде представляет собой соединение нагревательного кабеля с силовым проводом с концевой заделкой на конце нагревательного кабеля
Внешний вид собранного комплекта

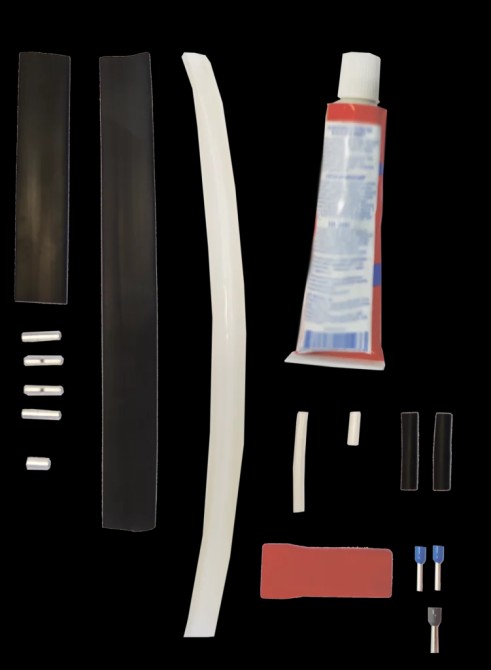

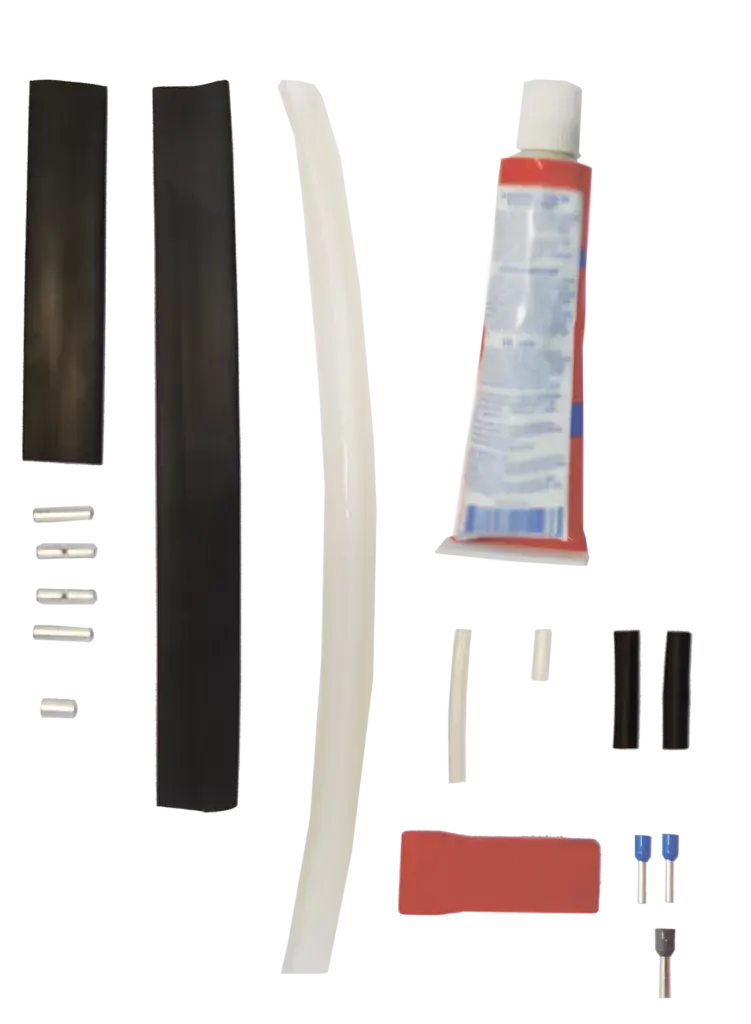

Состав комплекта T-H |
||
| Наименование | Длина, мм | Кол-во, шт. |
| Трубка термоусаживаемая высокотемпературная для соединительной муфты (чёрная) | 100 | 1 |
| Трубка термоусаживаемая высокотемпературная для соединительной муфты (чёрная) | 190 | 1 |
| Трубка термоусаживаемая высокотемпературная для соединительной муфты (прозрачная) | 220 | 1 |
| Герметик силиконовый высокотемпературный | 1 | |
| Гильза медная луженая 1,5мм2 (2шт.) и 2,5мм2 (2шт.), на выбор | 15 | 4 |
| Гильза медная луженая 6мм2 | 8,5 | 1 |
| Трубка термоусаживаемая для жилы нагревателя прозрачная (прозрачная) | 38 | 1 |
| Трубка термоусаживаемая для жилы нагревателя прозрачная (прозрачная) | 13 | 1 |
| Трубка термоусаживаемая для соединителей жил (чёрная) | 30 | 2 |
| Силиконовая концевая заделка «Колпачок» | 46 | 1 |
| Наконечник штыревой для холодного конца | 3 | |
| Пакет с защелкой 15×22 мм | 1 | |
