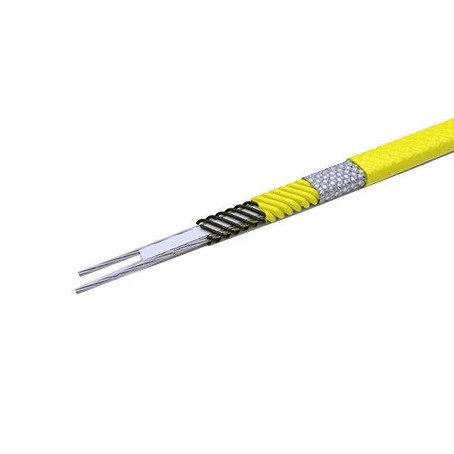

Cаморегулирующийся греющий кабель Fujikura PGH-10-2SJ

Саморегулирующийся греющий кабель FUJIKURA HeatTracer PGH-J-16 – ленточный электрический нагреватель с параллельными проводниками. Греющая нить наматывается на никелированные медные шины, состоящие из скрученных проволок, и разделенные термостойкой вставкой. Тепловыделяющим элементом греющего кабеля FUJIKURA HeatTracer PGH-J-16 является нити, меняющие тепловыделение в зависимости от температуры окружающей среды. Два слоя внутренней изоляции из фторполимера, напресcованные на нить и проводники, обеспечивает диэлектрическую стойкость, влагоустойчивость, защиту от ударных нагрузок и истирания, а так же защиту от химического воздействия для тепловыделяющей нити. Кабель защищен металлической оплеткой из меди, одновременно обеспечивающей заземление по всей длине кабеля FUJIKURA HeatTracer PGH-J-16. Внешняя изоляция из фторополимера обеспечивает дополнительную защиту во влажных, агрессивных и коррозионных средах.

Принцип действия греющего кабеля FUJIKURA HeatTracer PGH-J-16

Параллельные шины обеспечивают напряжение по всей длине греющего кабеля FUJIKURA HeatTracer PGH-J-16, нить, намотанная поверх проводников, представляет собой непрерывный греющий элемент. Подобная конструкция позволяет обрезать кабель FUJIKURA HeatTracer PGH-J-16 в любом месте, исключая появление мертвых и холодных зон. Греющий кабель FUJIKURA HeatTracer PGH-J-16 приобретает свои свойства саморегуляции благодаря свойствам нити. По мере изменения температуры окружающей среды меняется сопротивление нитей и их тепловыделение. При понижении температуры, происходит увеличению тепловыделения. Это происходит в каждой точке по длине кабеля, таким образом, выходная мощность зависит от условий окружающей среды по длине трубопровода. Способность саморегулирования дает возможность перехлестывать кабель FUJIKURA HeatTracer PGH-J-16, при этом не образуется горячих точек и зон локального перегрева.

Применение греющего кабеля FUJIKURA HeatTracer PGH-J-16

Типичные сферы применения данного саморегулирующегося греющего кабеля FUJIKURA HeatTracer PGH-J-16 являются: системы защиты от замерзания, борьбы с конденсатом, поддержания температур в таких объектах, как промышленные трубопроводы, ёмкости. Возможно использование в условиях высоких температур, в том числе системы трубопроводов с очисткой паром. Кабель предназначен для использования в обычных и взрывоопасных зонах.

В конструкции саморегулирующегося греющего кабеля FUJIKURA HeatTr acer PGH-J-16 медный покрытый оловом экран SJ с внешней изоляцией из фторполимера применяется в условиях повышенной влажности, а также при воздействии органических веществ и растворителей или иных агрессивных веществ в обычны зонах, или зонах классифицируемых, как взрывоопасные. Цвет внешней изоляции – красный или желтый.

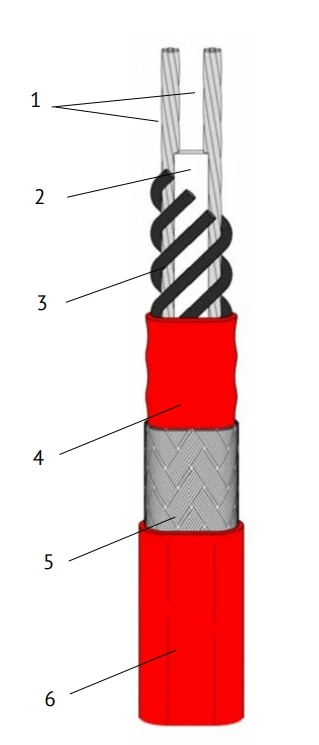

Принцип действия греющего кабеля FUJIKURA HeatTracer PGH-J-16

1. Токопроводящие жилы

2. Проставка

3. Греющая нить

4. Внутренняя изоляция (фторполимер)

5. Металлический экран

6. Внешняя изоляция (фторполимер)

Основой саморегулирующегося греющего кабеля FUJIKURA HeatTracer PGH-J-16 служит полупроводящая матрица, внутри которой расположены две токопроводящие медные жилы.

Выделение тепла происходит в полупроводящей матрице, сопротивление которой зависит от температуры поверхности, что обеспечивает эффект саморегулирования (при повышении температуры сопротивление матрицы возрастает, тепловыделение падает и наоборот).

Благодаря этому свойству, саморегулирующийся греющий кабель FUJIKURA HeatTracer PGH-J-16 не будет перегреваться и перегорать даже когда его отдельные участки накладываются друг на друга.

Защиту от влаги и механических повреждений обеспечивает наружная оболочка, изготовленная из материала, стойкого к атмосферным осадкам, перепадам температур, что увеличивает долговечность и надежность саморегулирующегося греющего кабеля FUJIKURA HeatTracer PGH-J-16.

Параллельная схема подключения тока позволяет отрезать греющий кабель FUJIKURA HeatTracer PGH-J-16 любой длины. Это упрощает проектирование и монтаж. Саморегулирующийся греющий кабель FUJIKURA HeatTracer PGH-J-16 в зависимости от местных требований можно отрезать на строительной площадке непосредственно от катушки.

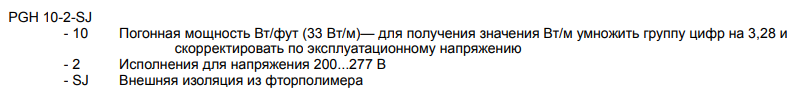

Информация для заказа

Купить PGH-10-2SJ по выгодной цене с доставкой по Санкт-Петербургу, Москве, Екатеринбургу, Новосибирску, Казани, Нижнему Новгороду, Челябинску, Омску, Самаре, Ростову-на-Дону, Уфе, Красноярску, Воронежу, Перми, Волгограду, Тюмени, Саратову, Краснодару.
