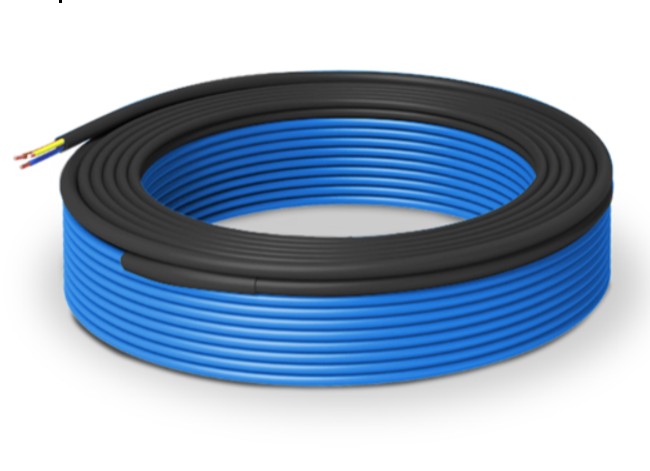

Секция нагревательная НРК-PRO 25Вт/м 400В 172м

Секция нагревательная двухжильная НРК предназначена для использования в системах антиобледенения и снеготаяния (архитектурный обогрев): обогрев кровель, предотвращение образования наледи в водосточных трубах, желобах и других местах. Также НРК подходит для систем обогрева дорожек, тротуаров и открытых площадок.

Применение

Секция нагревательная двухжильная НРК (далее секция нагревательная НРК) предназначена для использования в системах антиоблединения и снеготаяния (архитектурный обогрев): обогрев кровель, предотвращает образование наледи в водосточных трубах, желобах и в других местах ее вероятного появления, а также в системах для обогрева дорожек, тротуаров и открытых площадок.

Конструкция

1. Нагревательная жила однопроволочная
2. Полипропилен с повышенным классом негорючести
3. Дренажная алюминиевая жила
4. Экран из алюмолавсановой ленты
5. Негорючий ПВХ

Секция нагревательная НРК состоит из двухжильного нагревательного кабеля постоянного сопротивления (резистивного типа) определенной фиксированной длины, с одной стороны которого установлена концевая муфта, а с другой — соединительная муфта, с помощью которой нагревательный кабель соединяется с кабелем питания. Внутренняя изоляция из полипропилена с повышенным классом негорючести позволяет выдерживать серьезные тепловые нагрузки без риска перегорания и придает высокую механическую прочность. Наружная оболочка из жесткого негорючего ПВХ выдерживает высокие механические нагрузки, солнечную радиацию, атмосферные осадки и перепады температур. Термоусадочные муфты обеспечивают 100% герметичность.

Преимущества

• Мощность 25 Вт/м
• Двухжильный нагревательный кабель
• Нагревательная жила многопроволочная
• Изоляция повышенной термостойкости
• Экран (оплетка) из трощеной медной проволоки
• Оболочка - термостойкий ПВХ
• Установочный кабель 4 метра
• Диаметр греющего кабеля 8,3 мм
• Гарантия 5 лет
• Рабочее напряжение 400 Вольт

Монтаж

Внимание! Секция нагревательная НРК должна эксплуатироваться по назначению, строго согласно рекомендациям завода-производителя ООО «СТН». Ниже приводятся общие требования к производству монтажных работ, выполнение которых ОБЯЗАТЕЛЬНО для соблюдения условий гарантии.

1. Монтаж и подключение секции нагревательной НРК должны осуществлять квалифицированные специалисты, знающие правила эксплуатации электроустановок, изучившие данное руководство по эксплуатации.
2. Перед установкой секции нагревательной НРК убедитесь, что она соответствует напряжению питания сети, к которой будет подключена.
3. Секция нагревательная НРК должна быть закреплена специальными крепежными элементами (в комплект поставки не входят). При этом оболочка кабеля не должна быть повреждена в процессе монтажа и эксплуатации.
4. Заземлять секцию нагревательную НРК необходимо в соответствии с правилами ПУЭ и СНиП.
5. Радиус изгиба секции нагревательной НРК не должен быть меньше, чем указано в таблице 1.
6. До и после монтажа секции нагревательной НРК необходимо проверить электрическое сопротивление нагревательных жил и сопротивление изоляции, результаты занести в «Приложение к гарантийному талону». Измерение сопротивления изоляции проводят мегаомметром с испытательным напряжением постоянного тока 1000 В.
7. У зафиксированной секции нагревательной НРК не допускается соприкосновение или пересечение ниток нагревательного кабеля между собой. Минимальное расстояние между нитками нагревательного кабеля — 70 мм (при укладке в стяжке или плиточном клее).
8. При установке в бетонную стяжку, для равномерности шага укладки секции нагревательной НРК, перед заливкой раствором кабель должен фиксироваться на бетонном основании специальными крепежными элементами (в комплект поставки не входят).
9. Бетонная стяжка, в которую уложена секция нагревательная НРК, не должна иметь трещин и пустот.
10. Во время монтажа нагревательной секции НРК необходимо начертить и хранить схему укладки с указанием места расположения муфт.
11. Запрещается эксплуатация секций нагревательных НРК с видимыми повреждениями оболочки.
12. Уложенные в стяжку секции нагревательные НРК запрещается включать, до полного затвердевания раствора, 28 дней согласно СП 63.13330.2012. 12.Секция нагревательная НРК, должна эксплуатироваться при температуре окружающей среды +5 ... -15 °С.

Информация для заказа

Состав комплекта

1. Секция нагревательная НРК
2. Инструкция по эксплуатации и монтажу с гарантийным талоном
